Uct 213 Yataklı Rulman (İç Çap 65mm)
(0) Yorum - 0 Puan
776,73 TL
Uct 213 Yataklı Rulman (İç Çap 65mm)
UCT 213/H

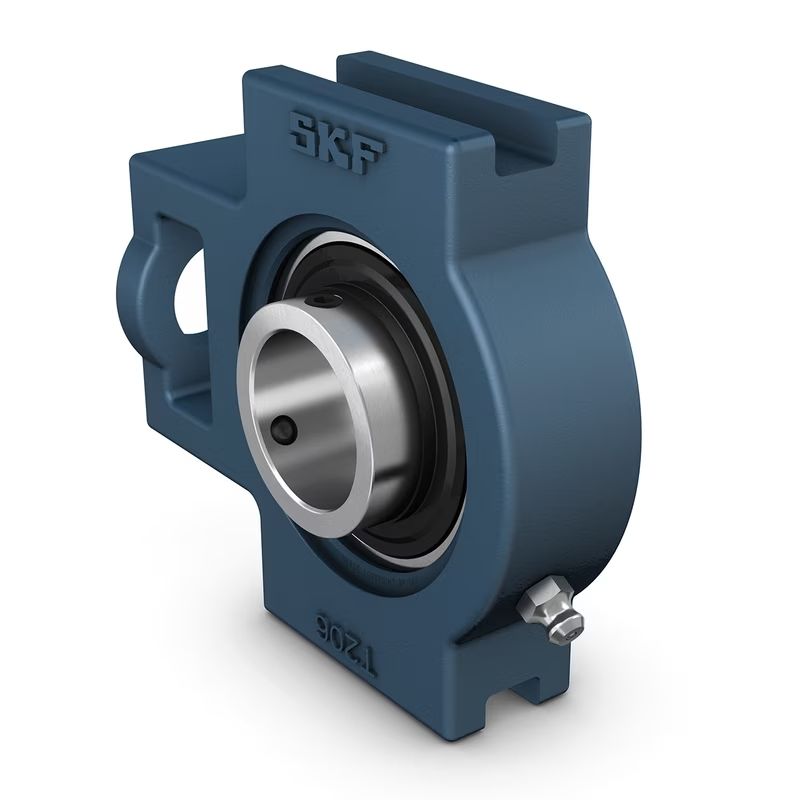

Gri dökme demir bir yatağa monte edilmiş sızdırmaz sabit bilyalı rulmana dayalı bir geçmeli rulmandan oluşan germeli bilyalı rulman üniteleri. Tipik olarak germeli çerçevelere monte edilen ünite, her iki tarafta uzatılmış bir iç bileziğe sahiptir ve iç bilezikteki iki tespit vidası sıkılarak kilitlenir ve bu da montajını kolaylaştırır. Son eki /H olan üniteler, daha yüksek stabiliteye ve daha iyi bir yük dengesine katkıda bulunan tespit vidaları arasında 120°'lik bir ayırma açısına sahiptir.
Uct 213 Yataklı Rulman (İç Çap 65mm)
Uct 213 Yataklı Rulman (İç Çap 65mm)
Uct 213 Yataklı Rulman (İç Çap 65mm)
Uct 213 Yataklı Rulman (İç Çap 65mm)
UCT 213/H
Geçmeli bilyalı rulmanlı, tespit vidası ile kilitlemeli ve uzatılmış iç bilezikli, germeli dökme demir ünite, JIS
- Sabit ve değişken bir dönüş için tasarlanmıştır
- Mile montajı hızlı ve kolaydır
- Statik başlangıçtaki yanlış hizalamayı barındırır
- Uzun hizmet ömrü
- Gürültü ve titreşim seviyelerini azaltır
Boyutlar
Mil çapı 65 mm Toplam yatak genişliği 70 mm Rulman genişliği, toplam 68.3 mm Performans
Temel dinamik yük oranı 57.2 kN Temel statik yük oranı 40 kN Sınırlama hızı 2 350 r/min Note h6 mil toleransı ile sınırlama hızı Özellikler
Yatak tipi Germeli Tespit özelliği, iç bilezik Tespit vidaları Delik tipi Silindirik Kauçuk yuva halkası Şu olmadan Malzeme, yatak Dökme demir Malzeme, rulman Rulman çeliği Kaplama Şu olmadan Sızdırmazlık, rulman Her iki tarafta keçe ve flinger Keçe tipi Kontak, standart Sızdırmazlık, birim İsteğe bağlı uç kapak Yağlama maddesi Gres Yeniden yağlama deliği Şununla birlikte Yeniden yağlama nipeli Şununla birlikte Lojistik
Ürün net ağırlığı 6.7 kg eClass kodu 23-05-16-02 UNSPSC kodu 31171536 Standarda uygunluk JISAmaca özel Malzeme taşıma uygulamaları içinMalzeme, yatak Dökme demirSızdırmazlık, rulman Her iki tarafta keçe ve flingerSızdırmazlık tipi, yatak Kontak, standartSızdırmazlık, birim İsteğe bağlı uç kapakKaplama Şu olmadan
Boyutlar
d 65 mmDelik çapı d1 ≈82.5 mmİç bileziğin omuz çapı A 70 mmToplam genişlik A1 26 mmPilot oluğun genişliği A2 44 mmPilot olukların temin edildiği flanş genişliği A5 39 mmUç kapağın çıkıntısı B 68.3 mmİç bilezik genişliği B4 10 mmKilitleme cihazının yan tarafından diş merkezine olan mesafe H 167 mmToplam yükseklik H1 151 mmPilot olukların alt kısımları arasındaki mesafe H2 111 mmMontaj ucunun yüksekliği L 225 mmToplam uzunluk L1 137 mmMontaj ucu yüzeyinden küresel yuva çapının orta hattına olan mesafe L2 21 mmMontaj ucunun uzunluğu L3 121 mmPilot oluğun uzunluğu N 41 mmMontaj cıvatası deliğinin çapı N1 32 mmMontaj yuvasının uzunluğu N2 70 mmMontaj yuvasının yüksekliği s1 42.9 mmKilitleme cihazının yan tarafından yuvarlanma yolunun merkezine olan mesafe DIŞLI DELIK RG 1/8-27 NPTGres tertibatı için yatak dişi R1 5 mmYatak dişinin eksenel konumu Rα 30 °Yatak dişinin açısal konumu GRES TERTIBATI DN 6.589 mmGres tertibatının baş küresinin çapı SWN 11.11 mmGres tertibatı için altıgen anahtar ölçüsü GN 1/8-27 NPTGres nipeli dişlisi Hesaplama verileri
Temel dinamik yük oranı C 57.2 kNTemel statik yük oranı C0 40 kNYorulma yük sınırı Pu 1.7 kNSınırlama hızı 2 350 r/minh6 mil toleransı ile sınırlama hızıKütle
Rulman ünitesinin kütlesi 6.7 kgMontaj bilgileri
Tespit vidası G2 M10x1Tespit vidası için altıgen anahtar ölçüsü 5 mmTespit vidası için önerilen sıkma torku 16.5 N·m
