Uct 207 Yataklı Rulman (İç Çap 35mm)

(0) Yorum - 0 Puan
Kategori
Fiyat
5,41 USD + KDV
*228,11 TL den başlayan taksitlerle!
228,11 TL

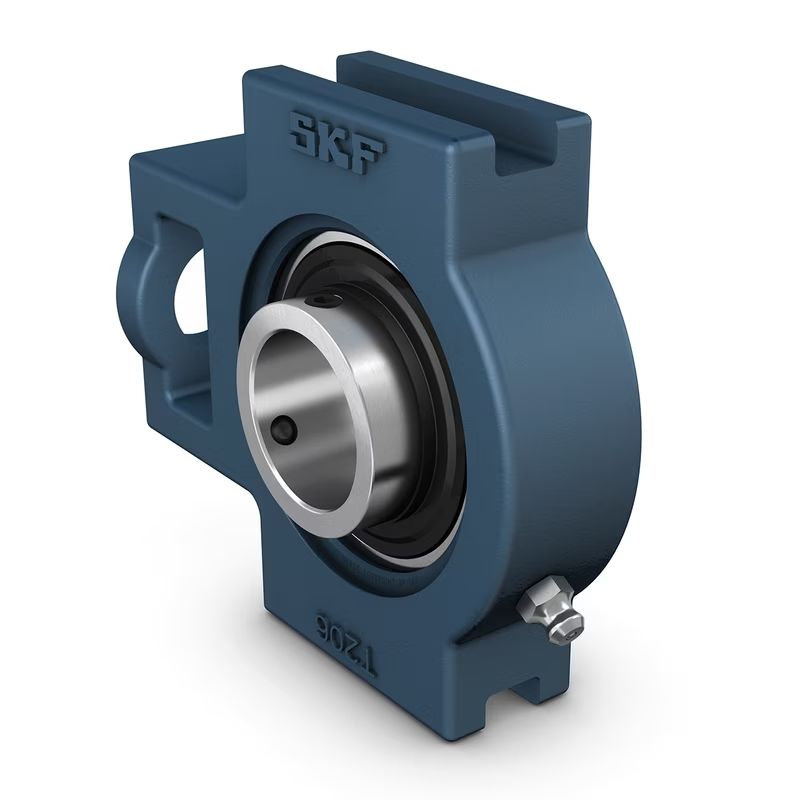

Uct 207 Yataklı Rulman (İç Çap 35mm)

UCT 207/H
Geçmeli bilyalı rulmanlı, tespit vidası ile kilitlemeli ve uzatılmış iç bilezikli, germeli dökme demir ünite, JIS

Gri dökme demir bir yatağa monte edilmiş sızdırmaz sabit bilyalı rulmana dayalı bir geçmeli rulmandan oluşan germeli bilyalı rulman üniteleri. Tipik olarak germeli çerçevelere monte edilen ünite, her iki tarafta uzatılmış bir iç bileziğe sahiptir ve iç bilezikteki iki tespit vidası sıkılarak kilitlenir ve bu da montajını kolaylaştırır. Son eki /H olan üniteler, daha yüksek stabiliteye ve daha iyi bir yük dengesine katkıda bulunan tespit vidaları arasında 120°'lik bir ayırma açısına sahiptir.
  • Sabit ve değişken bir dönüş için tasarlanmıştır
  • Mile montajı hızlı ve kolaydır
  • Statik başlangıçtaki yanlış hizalamayı barındırır
  • Uzun hizmet ömrü
  • Gürültü ve titreşim seviyelerini azaltır

    Boyutlar

    Mil çapı 35 mm
    Toplam yatak genişliği 37 mm
    Rulman genişliği, toplam 42.9 mm

    Performans

    Temel dinamik yük oranı 25.5 kN
    Temel statik yük oranı 15.3 kN
    Sınırlama hızı 4 300 r/min
    Note h6 mil toleransı ile sınırlama hızı

    Özellikler

    Yatak tipi Germeli
    Tespit özelliği, iç bilezik Tespit vidaları
    Delik tipi Silindirik
    Kauçuk yuva halkası Şu olmadan
    Malzeme, yatak Dökme demir
    Malzeme, rulman Rulman çeliği
    Kaplama Şu olmadan
    Sızdırmazlık, rulman Her iki tarafta keçe ve flinger
    Keçe tipi Kontak, standart
    Sızdırmazlık, birim İsteğe bağlı uç kapak
    Yağlama maddesi Gres
    Yeniden yağlama deliği Şununla birlikte
    Yeniden yağlama nipeli Şununla birlikte

    Lojistik

    Ürün net ağırlığı 1.57 kg
    eClass kodu 23-05-16-02
    UNSPSC kodu 31171536
    Standarda uygunluk
    JIS
    Amaca özel
    Malzeme taşıma uygulamaları için
    Malzeme, yatak
    Dökme demir
    Sızdırmazlık, rulman
    Her iki tarafta keçe ve flinger
    Sızdırmazlık tipi, yatak
    Kontak, standart
    Sızdırmazlık, birim
    İsteğe bağlı uç kapak
    Kaplama
    Şu olmadan
    Boyutlar - UCT 207/HBoyutlar - UCT 207/H

    Boyutlar

    d
    35 mm
    Delik çapı
    d1
    46.1 mm
    İç bileziğin omuz çapı
    A
    37 mm
    Toplam genişlik
    A1
    12 mm
    Pilot oluğun genişliği
    A2
    30 mm
    Pilot olukların temin edildiği flanş genişliği
    A5
    24.5 mm
    Uç kapağın çıkıntısı
    B
    42.9 mm
    İç bilezik genişliği
    B4
    mm
    Kilitleme cihazının yan tarafından diş merkezine olan mesafe
    H
    102 mm
    Toplam yükseklik
    H1
    89 mm
    Pilot olukların alt kısımları arasındaki mesafe
    H2
    64 mm
    Montaj ucunun yüksekliği
    L
    129 mm
    Toplam uzunluk
    L1
    78 mm
    Montaj ucu yüzeyinden küresel yuva çapının orta hattına olan mesafe
    L2
    13 mm
    Montaj ucunun uzunluğu
    L3
    64 mm
    Pilot oluğun uzunluğu
    N
    22 mm
    Montaj cıvatası deliğinin çapı
    N1
    16 mm
    Montaj yuvasının uzunluğu
    N2
    37.5 mm
    Montaj yuvasının yüksekliği
    s1
    25.4 mm
    Kilitleme cihazının yan tarafından yuvarlanma yolunun merkezine olan mesafe
    DIŞLI DELIK
    RG
    1/4-28 UNF
    Gres tertibatı için yatak dişi
    R1
    3.5 mm
    Yatak dişinin eksenel konumu
    Rα
    30 °
    Yatak dişinin açısal konumu
    GRES TERTIBATI
    DN
    6.6 mm
    Gres tertibatının baş küresinin çapı
    SWN
    7.94 mm
    Gres tertibatı için altıgen anahtar ölçüsü
    GN
    1/4-28 UNF
    Gres nipeli dişlisi

    Hesaplama verileri

    Temel dinamik yük oranı C
    25.5 kN
    Temel statik yük oranı C0
    15.3 kN
    Yorulma yük sınırı Pu
    0.655 kN
    Sınırlama hızı
    4 300 r/min
    h6 mil toleransı ile sınırlama hızı

    Kütle

    Rulman ünitesinin kütlesi
    1.6 kg

    Montaj bilgileri

    Tespit vidası G2
    M6x0.75
    Tespit vidası için altıgen anahtar ölçüsü
    mm
    Tespit vidası için önerilen sıkma torku
    N·m
