Ucfl 213 Yataklı Rulman (İç Çap 65mm)
(0) Yorum - 0 Puan
643,08 TL
Ucfl 213 Yataklı Rulman (İç Çap 65mm)
UCFL 213/H

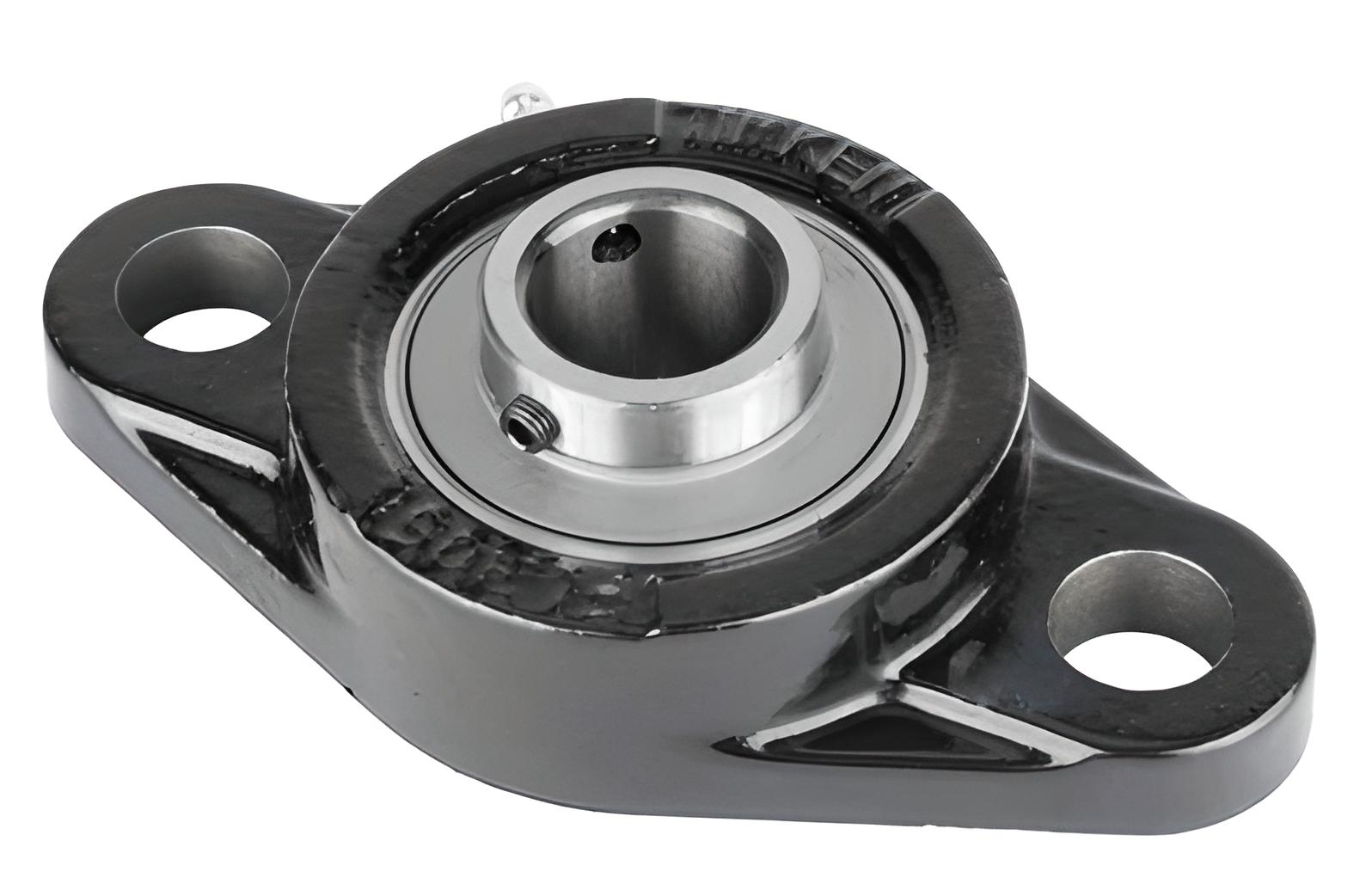

Bu oval flanşlı bilyalı rulman üniteleri JIS standartlarına uygundur. Dönme yönünün sabit veya değişken olduğu uygulamalar için uygundurlar ve uzatılmış bir iç bilezik ve tespit vidasıyla kilitlemeli bir geçmeli rulmandan oluşurlar. Rulman, bir makine duvarına veya çerçevesine vidalanabilen dökme demir bir yatağa monte edilmiştir. Bilyalı rulman üniteleri başlangıçta orta düzeyde yanlış hizalanmaya uyum sağlayabilir, ancak normalde eksenel yer değiştirmeye izin vermez.
Ucfl 213 Yataklı Rulman (İç Çap 65mm)
Ucfl 213 Yataklı Rulman (İç Çap 65mm)
Ucfl 213 Yataklı Rulman (İç Çap 65mm)
Ucfl 213 Yataklı Rulman (İç Çap 65mm)
UCFL 213/H
Uzatılmış iç bilezikli ve tespit vidasıyla kilitlemeli oval flanşlı bilyalı rulman ünitesi, dökme demir gövde, JIS
- Yüksek düzeyde kirlenmeye karşı dayanıklıdır
- Yüksek sıcaklık uygulamaları ve hızlar için tasarlanmıştır
- Nispeten ağır yükleri barındırır
- Uygun maliyetli
Boyutlar
Mil çapı 65 mm Toplam yatak genişliği 47 mm Genişlik, toplam 72.9 mm Cıvata delikleri arasındaki orta mesafe 210 mm Rulman genişliği, toplam 68.3 mm Performans
Temel dinamik yük oranı 57.2 kN Temel statik yük oranı 40 kN Sınırlama hızı 2 350 r/min Note h6 mil toleransı ile sınırlama hızı Özellikler
Yatak tipi Flanşlı Flanşlı yatak tipi Oval Bağlantı elemanları için cıvata deliği sayısı 2 Sabitleme cıvatası deliği tipi Düz Tespit özelliği, iç bilezik Tespit vidaları Delik tipi Silindirik Kauçuk yuva halkası Şu olmadan Malzeme, yatak Dökme demir Malzeme, rulman Rulman çeliği Kaplama Şu olmadan Sızdırmazlık, rulman Her iki tarafta keçe ve flinger Keçe tipi Kontak, standart Sızdırmazlık, birim İsteğe bağlı uç kapak Yağlama maddesi Gres Yeniden yağlama deliği Şununla birlikte Yeniden yağlama nipeli Şununla birlikte Lojistik
Ürün net ağırlığı 4.85 kg eClass kodu 23-05-16-02 UNSPSC kodu 31171536 Standarda uygunluk JISAmaca özel Malzeme taşıma uygulamaları içinMalzeme, yatak Dökme demirSızdırmazlık, rulman Her iki tarafta keçe ve flingerSızdırmazlık tipi, yatak Kontak, standartSızdırmazlık, birim İsteğe bağlı uç kapakKaplama Şu olmadan
Boyutlar
d 65 mmDelik çapı d1 ≈82.5 mmİç bileziğin dış çapı A 47 mmToplam genişlik A1 20 mmFlanş genişliği A5 39 mmUç kapak dahil genişlik B 68.3 mmİç bilezik genişliği B4 10 mmKilitleme cihazının yan tarafından diş merkezine olan mesafe Db1 155 mmÜst dış çap H 258 mmToplam yükseklik J 210 mmMontaj cıvataları arasındaki mesafe L 155 mmToplam uzunluk N 23 mmMontaj cıvatası deliğinin çapı s1 42.9 mmKilitleme cihazının yan tarafından yuvarlanma yolunun merkezine olan mesafe T 72.9 mmToplam ünite genişliği DIŞLI DELIK RG 1/8-27 NPTGres tertibatı için yatak dişi R1 34.5 mmYatak dişinin eksenel konumu Rα 45 °Yatak dişinin açısal konumu GRES TERTIBATI DN 6.589 mmGres tertibatının baş küresinin çapı SWN 11.11 mmGres tertibatı için altıgen anahtar ölçüsü GN 1/8-27 NPTGres nipeli dişlisi Hesaplama verileri
Temel dinamik yük oranı C 57.2 kNTemel statik yük oranı C0 40 kNYorulma yük sınırı Pu 1.7 kNSınırlama hızı 2 350 r/minh6 mil toleransı ile sınırlama hızıKütle
Rulman ünitesinin kütlesi 4.85 kgMontaj bilgileri
Tespit vidası G2 M10x1Tespit vidası için altıgen anahtar ölçüsü 5 mmTespit vidası için önerilen sıkma torku 16.5 N·mMontaj cıvataları için önerilen çap, mm G 20 mmMontaj cıvataları için önerilen çap, inç G 0.75 in
