Ucfl 209 SKF Yataklı Rulman (İç Çap 45mm)

UCFL 209/H

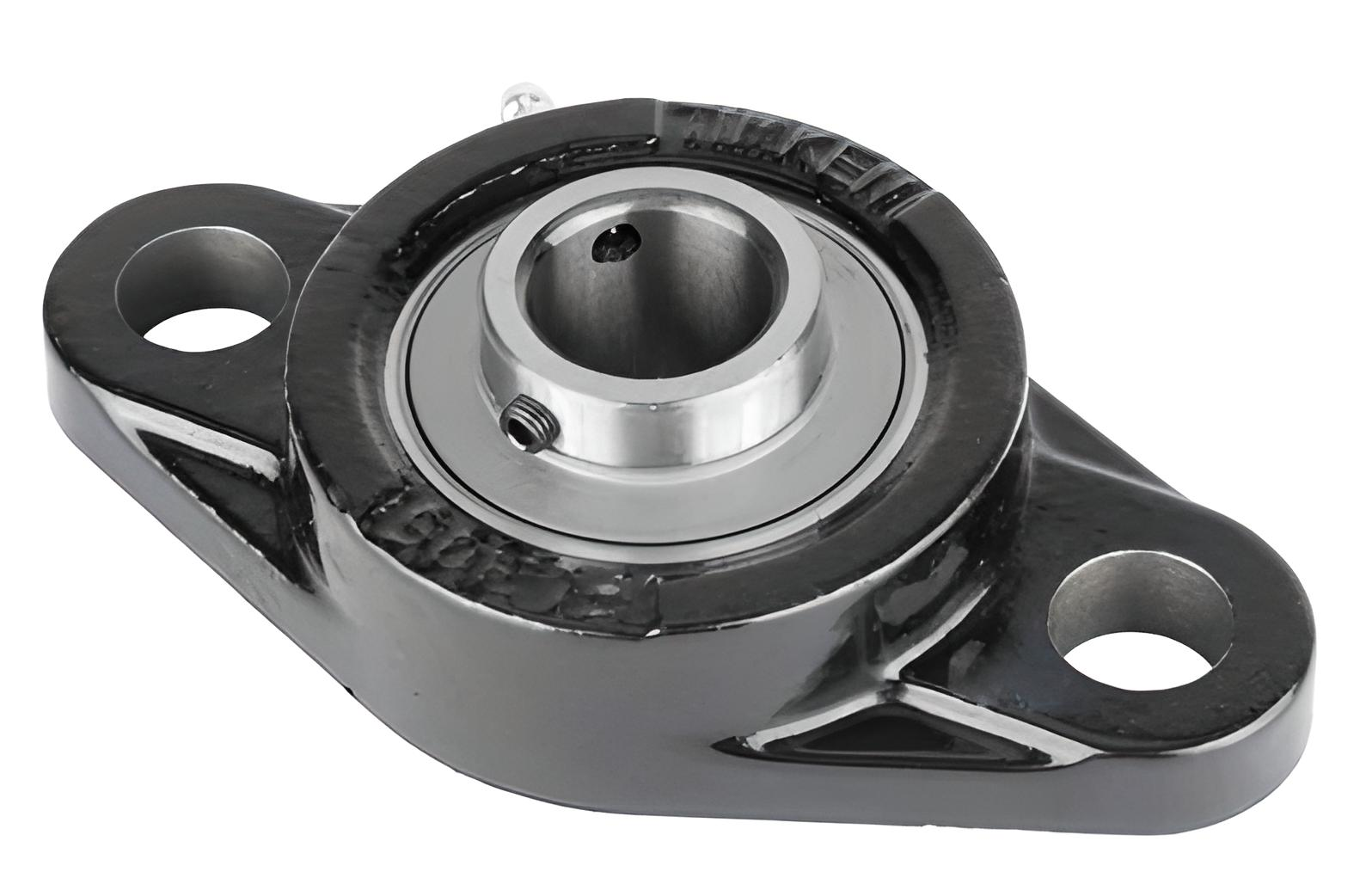

Uzatılmış iç bilezikli ve tespit vidasıyla kilitlemeli oval flanşlı bilyalı rulman ünitesi, dökme demir gövde, JIS

Bu oval flanşlı bilyalı rulman üniteleri JIS standartlarına uygundur. Dönme yönünün sabit veya değişken olduğu uygulamalar için uygundurlar ve uzatılmış bir iç bilezik ve tespit vidasıyla kilitlemeli bir geçmeli rulmandan oluşurlar. Rulman, bir makine duvarına veya çerçevesine vidalanabilen dökme demir bir yatağa monte edilmiştir. Bilyalı rulman üniteleri başlangıçta orta düzeyde yanlış hizalanmaya uyum sağlayabilir, ancak normalde eksenel yer değiştirmeye izin vermez.
  • Yüksek düzeyde kirlenmeye karşı dayanıklıdır
  • Yüksek sıcaklık uygulamaları ve hızlar için tasarlanmıştır
  • Nispeten ağır yükleri barındırır
  • Uygun maliyetli

    Boyutlar

    Mil çapı 45 mm
    Toplam yatak genişliği 35 mm
    Genişlik, toplam 51.2 mm
    Cıvata delikleri arasındaki orta mesafe 148 mm
    Rulman genişliği, toplam 49.2 mm

    Performans

    Temel dinamik yük oranı 33.2 kN
    Temel statik yük oranı 21.6 kN
    Sınırlama hızı 3 400 r/min
    Note h6 mil toleransı ile sınırlama hızı

    Özellikler

    Yatak tipi Flanşlı
    Flanşlı yatak tipi Oval
    Bağlantı elemanları için cıvata deliği sayısı 2
    Sabitleme cıvatası deliği tipi Düz
    Tespit özelliği, iç bilezik Tespit vidaları
    Delik tipi Silindirik
    Kauçuk yuva halkası Şu olmadan
    Malzeme, yatak Dökme demir
    Malzeme, rulman Rulman çeliği
    Kaplama Şu olmadan
    Sızdırmazlık, rulman Her iki tarafta keçe ve flinger
    Keçe tipi Kontak, standart
    Sızdırmazlık, birim İsteğe bağlı uç kapak
    Yağlama maddesi Gres
    Yeniden yağlama deliği Şununla birlikte
    Yeniden yağlama nipeli Şununla birlikte

    Lojistik

    Ürün net ağırlığı 1.75 kg
    eClass kodu 23-05-16-02
    UNSPSC kodu 31171536
    Standarda uygunluk
    JIS
    Amaca özel
    Malzeme taşıma uygulamaları için
    Malzeme, yatak
    Dökme demir
    Sızdırmazlık, rulman
    Her iki tarafta keçe ve flinger
    Sızdırmazlık tipi, yatak
    Kontak, standart
    Sızdırmazlık, birim
    İsteğe bağlı uç kapak
    Kaplama
    Şu olmadan
    Boyutlar - UCFL 209/HBoyutlar - UCFL 209/H

    Boyutlar

    d
    45 mm
    Delik çapı
    d1
    56.8 mm
    İç bileziğin dış çapı
    A
    35 mm
    Toplam genişlik
    A1
    15 mm
    Flanş genişliği
    A5
    26.5 mm
    Uç kapak dahil genişlik
    B
    49.2 mm
    İç bilezik genişliği
    B4
    mm
    Kilitleme cihazının yan tarafından diş merkezine olan mesafe
    Db1
    108 mm
    Üst dış çap
    H
    188 mm
    Toplam yükseklik
    J
    148 mm
    Montaj cıvataları arasındaki mesafe
    L
    108 mm
    Toplam uzunluk
    N
    19 mm
    Montaj cıvatası deliğinin çapı
    s1
    30.2 mm
    Kilitleme cihazının yan tarafından yuvarlanma yolunun merkezine olan mesafe
    T
    51.2 mm
    Toplam ünite genişliği
    DIŞLI DELIK
    RG
    1/4-28 UNF
    Gres tertibatı için yatak dişi
    R1
    26 mm
    Yatak dişinin eksenel konumu
    Rα
    45 °
    Yatak dişinin açısal konumu
    GRES TERTIBATI
    DN
    6.6 mm
    Gres tertibatının baş küresinin çapı
    SWN
    7.94 mm
    Gres tertibatı için altıgen anahtar ölçüsü
    GN
    1/4-28 UNF
    Gres nipeli dişlisi

    Hesaplama verileri

    Temel dinamik yük oranı C
    33.2 kN
    Temel statik yük oranı C0
    21.6 kN
    Yorulma yük sınırı Pu
    0.915 kN
    Sınırlama hızı
    3 400 r/min
    h6 mil toleransı ile sınırlama hızı

    Kütle

    Rulman ünitesinin kütlesi
    1.8 kg

    Montaj bilgileri

    Tespit vidası G2
    M8x1
    Tespit vidası için altıgen anahtar ölçüsü
    mm
    Tespit vidası için önerilen sıkma torku
    6.5 N·m
    Montaj cıvataları için önerilen çap, mm G
    16 mm
    Montaj cıvataları için önerilen çap, inç G
    0.625 in
