Ucfc 212 Yataklı Rulman (İç Çap 60mm)
(0) Yorum - 0 Puan
735,29 TL
Ucfc 212 Yataklı Rulman (İç Çap 60mm)
UCFC 212/H

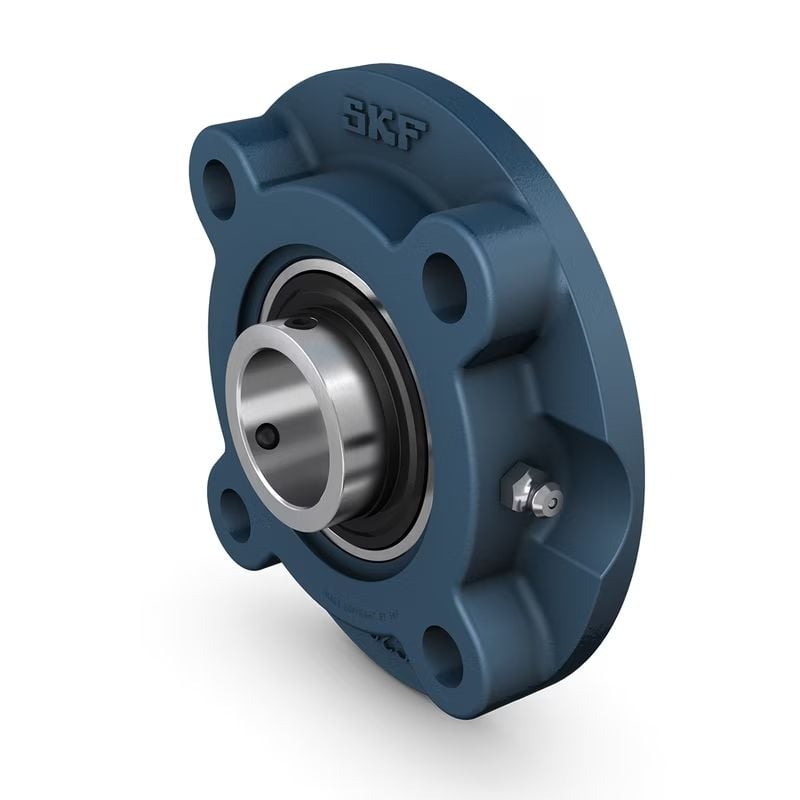

Bu yuvarlak flanşlı bilyalı rulman üniteleri JIS standartlarına uygundur. Dönme yönünün sabit veya değişken olduğu uygulamalar için uygundurlar ve uzatılmış bir iç bilezik ve tespit vidasıyla kilitlemeli bir geçmeli rulmandan oluşurlar. Rulman, bir makine duvarına veya çerçevesine vidalanabilen dökme demir bir yatağa monte edilmiştir. Bilyalı rulman üniteleri başlangıçta orta düzeyde yanlış hizalanmaya uyum sağlayabilir, ancak normalde eksenel yer değiştirmeye izin vermez.
Ucfc 212 Yataklı Rulman (İç Çap 60mm)
Ucfc 212 Yataklı Rulman (İç Çap 60mm)
Ucfc 212 Yataklı Rulman (İç Çap 60mm)
Ucfc 212 Yataklı Rulman (İç Çap 60mm)
UCFC 212/H
Uzatılmış bir iç bileziğe ve tespit vidasıyla kilitlemeye sahip yuvarlak flanşlı bilyalı rulman ünitesi, dökme demir gövde, JIS
- Yüksek düzeyde kirlenmeye karşı dayanıklıdır
- Yüksek sıcaklık uygulamaları ve hızlar için tasarlanmıştır
- Nispeten ağır yükleri barındırır
- Uygun maliyetli
Boyutlar
Mil çapı 60 mm Toplam yatak genişliği 47.5 mm Genişlik, toplam 56.7 mm Yuvarlak ve üçgen flanşlı yatak için cıvata deliklerinin bölme çapı 160 mm Rulman genişliği, toplam 65.1 mm Performans
Temel dinamik yük oranı 52.7 kN Temel statik yük oranı 36 kN Sınırlama hızı 2 700 r/min Note h6 mil toleransı ile sınırlama hızı Özellikler
Yatak tipi Flanşlı Flanşlı yatak tipi Yuvarlak Bağlantı elemanları için cıvata deliği sayısı 4 Sabitleme cıvatası deliği tipi Düz Tespit özelliği, iç bilezik Tespit vidaları Delik tipi Silindirik Kauçuk yuva halkası Şu olmadan Malzeme, yatak Dökme demir Malzeme, rulman Rulman çeliği Kaplama Şu olmadan Sızdırmazlık, rulman Her iki tarafta keçe ve flinger Keçe tipi Kontak, standart Sızdırmazlık, birim İsteğe bağlı uç kapak Yağlama maddesi Gres Yeniden yağlama deliği Şununla birlikte Yeniden yağlama nipeli Şununla birlikte Lojistik
Ürün net ağırlığı 4.73 kg eClass kodu 23-05-16-02 UNSPSC kodu 31171536 Standarda uygunluk JISAmaca özel Malzeme taşıma uygulamaları içinMalzeme, yatak Dökme demirSızdırmazlık, rulman Her iki tarafta keçe ve flingerSızdırmazlık tipi, yatak Kontak, standartSızdırmazlık, birim İsteğe bağlı uç kapakKaplama Şu olmadan
Boyutlar
d 60 mmDelik çapı d1 ≈75.64 mmİç bileziğin dış çapı A 47.5 mmYatak genişliği A1 15 mmFlanş genişliği A3 12 mmKüresel yuva merkezinin yüksekliği A5 39 mmUç kapağın çıkıntısı B 65.1 mmİç bilezik genişliği B4 10 mmKilitleme cihazının yan tarafından diş merkezine olan mesafe Db 142.3 mmDış çap Dc 135 mmMerkezleme çapı J 160 mmBağlantı cıvatalarının hatve çapı J1 113.1 mmMontaj cıvataları arasındaki mesafe L 195 mmToplam genişlik N 19 mmMontaj cıvatası deliğinin uzunluğu s1 39.7 mmKilitleme cihazının yan tarafından yuvarlanma yolunun merkezine olan mesafe T 56.7 mmToplam ünite genişliği DIŞLI DELIK RG 1/8-27 NPTGres tertibatı için yatak dişi R1 21 mmYatak dişinin eksenel konumu GRES TERTIBATI DN 6.589 mmGres tertibatının baş küresinin çapı SWN 11.11 mmGres tertibatı için altıgen anahtar ölçüsü GN 1/8-27 NPTGres nipeli dişlisi Hesaplama verileri
Temel dinamik yük oranı C 52.7 kNTemel statik yük oranı C0 36 kNYorulma yük sınırı Pu 1.53 kNSınırlama hızı 2 700 r/minh6 mil toleransı ile sınırlama hızıKütle
Rulman ünitesinin kütlesi 4.95 kgMontaj bilgileri
Tespit vidası G2 M10x1Tespit vidası için altıgen anahtar ölçüsü 5 mmTespit vidası için önerilen sıkma torku 16.5 N·mMontaj cıvataları için önerilen çap, mm G 16 mmMontaj cıvataları için önerilen çap, inç G 0.625 in
