Ucf 217 Yataklı Rulman (İç Çap 85mm)
(0) Yorum - 0 Puan
1.556,59 TL
Ucf 217 Yataklı Rulman (İç Çap 85mm
UCF 217

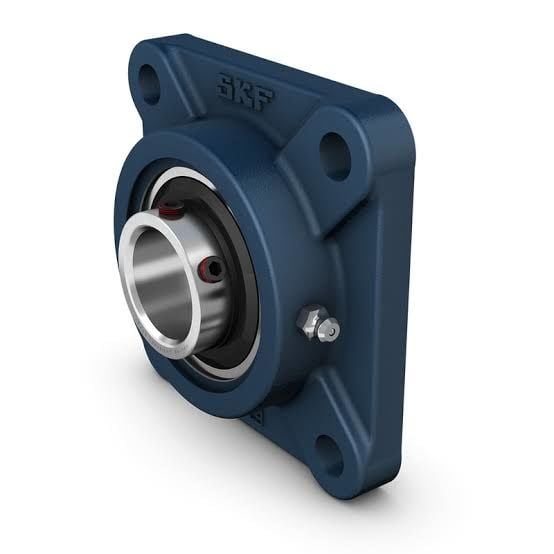

Bu kare flanşlı bilyalı rulman üniteleri, Japon Endüstriyel standartlarında (JIS) ile uyumludur. Dönme yönünün sabit veya değişken olduğu uygulamalar için uygundurlar ve uzatılmış bir iç bilezik ve tespit vidasıyla kilitlemeli bir geçmeli rulmandan oluşurlar. Rulman, bir makine duvarına veya çerçevesine vidalanabilen dökme demir bir yatağa monte edilmiştir. Bilyalı rulman üniteleri başlangıçta orta düzeyde yanlış hizalanmaya uyum sağlayabilir, ancak normalde eksenel yer değiştirmeye izin vermez.
Ucf 217 Yataklı Rulman (İç Çap 85mm)
Ucf 217 Yataklı Rulman (İç Çap 85mm)
Ucf 217 Yataklı Rulman (İç Çap 85mm)
Ucf 217 Yataklı Rulman (İç Çap 85mm)
UCF 217
Tespit vidalı kilitlemeli kare flanşlı bilyalı rulman ünitesi, dökme demir gövde, JIS
- Yüksek düzeyde kirlenmeye karşı dayanıklıdır
- Yüksek sıcaklık uygulamaları ve hızlar için tasarlanmıştır
- Nispeten ağır yükleri barındırır
- Uygun maliyetli
Boyutlar
Mil çapı 85 mm Toplam yatak genişliği 62.5 mm Genişlik, toplam 87.6 mm Cıvata delikleri arasındaki orta mesafe 175 mm Rulman genişliği, toplam 85.7 mm Performans
Temel dinamik yük oranı 83.2 kN Temel statik yük oranı 64 kN Sınırlama hızı 1 800 r/min Note h6 mil toleransı ile sınırlama hızı Özellikler
Yatak tipi Flanşlı Flanşlı yatak tipi Kare Bağlantı elemanları için cıvata deliği sayısı 4 Sabitleme cıvatası deliği tipi Düz Tespit özelliği, iç bilezik Tespit vidaları Delik tipi Silindirik Kauçuk yuva halkası Şu olmadan Malzeme, yatak Dökme demir Malzeme, rulman Rulman çeliği Kaplama Şu olmadan Sızdırmazlık, rulman Her iki tarafta keçe ve flinger Keçe tipi Kontak, standart Sızdırmazlık, birim Şu olmadan Yağlama maddesi Gres Yeniden yağlama deliği Şununla birlikte Yeniden yağlama nipeli Şununla birlikte Lojistik
Ürün net ağırlığı 8.33 kg eClass kodu 23-05-16-02 UNSPSC kodu 31171536 Standarda uygunluk JISAmaca özel Malzeme taşıma uygulamaları içinMalzeme, yatak Dökme demirSızdırmazlık, rulman Her iki tarafta keçe ve flingerSızdırmazlık tipi, yatak Kontak, standartSızdırmazlık, birim Şu olmadanKaplama Şu olmadan
Boyutlar
d 85 mmDelik çapı d1 ≈105 mmİç bileziğin dış çapı A 62.5 mmToplam genişlik A1 24 mmFlanş genişliği B 85.7 mmİç bilezik genişliği B4 12 mmKilitleme cihazının yan tarafından diş merkezine olan mesafe Db1 190 mmÜst dış çap J 175 mmMontaj cıvataları arasındaki mesafe L 220 mmToplam uzunluk N 23 mmMontaj cıvatası deliğinin çapı s1 51.6 mmKilitleme cihazının yan tarafından yuvarlanma yolunun merkezine olan mesafe T 87.6 mmToplam ünite genişliği DIŞLI DELIK RG 1/8-27 NPTGres tertibatı için yatak dişi R1 41 mmYatak dişinin eksenel konumu GRES TERTIBATI DN 6.589 mmGres tertibatının baş küresinin çapı SWN 11.11 mmGres tertibatı için altıgen anahtar ölçüsü GN 1/8-27 NPTGres nipeli dişlisi Hesaplama verileri
Temel dinamik yük oranı C 83.2 kNTemel statik yük oranı C0 64 kNYorulma yük sınırı Pu 2.5 kNSınırlama hızı 1 800 r/minh6 mil toleransı ile sınırlama hızıKütle
Rulman ünitesinin kütlesi 9.35 kgMontaj bilgileri
Tespit vidası G2 M12x1.5Tespit vidası için altıgen anahtar ölçüsü 6.08 mmTespit vidası için önerilen sıkma torku 28.5 N·mMontaj cıvataları için önerilen çap, mm G 20 mmMontaj cıvataları için önerilen çap, inç G 0.75 in
