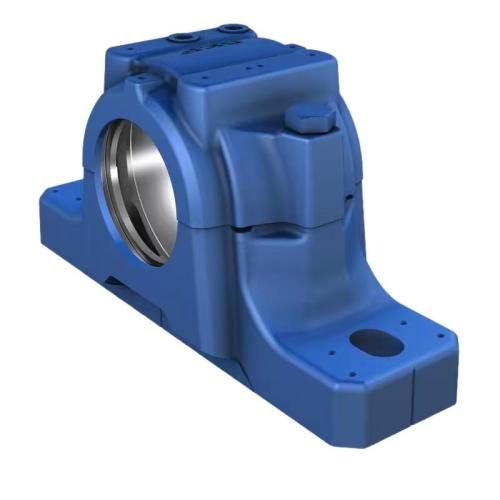

SNL 520 Döküm Yatak
(2) Yorum - 5 Puan
4.668,09 TL
SNL 520 Döküm Yatak
SNL 520-617
SNL muylu (yastıklı) blok yatakları, tasarım, kalite ve ekonomi açısından ilk tercih olacak şekilde geliştirilmiş, piyasadaki en popüler SKF rulman yataklarıdır. Entegre rulmanların daha az bakım ihtiyacı ile maksimum hizmet ömrüne sahip olmasını sağlarlar. Farklı yatak çeşitleri ve keçe tasarımları mevcuttur, bu da özel yatakların kullanımını neredeyse gereksiz hale getirir ve uygun maliyetli rulman düzenlemelerinin yapılmasını sağlar.
SNL 520 Döküm Yatak
SNL 520 Döküm Yatak
SNL 520 Döküm Yatak
SNL 520 Döküm Yatak
SNL 520 Döküm Yatak
SNL 520-617
Ayrık yastıklı blok yatağı, SNL 2, 3, 5 ve 6 serisi
- Kurulumu kolay
- Uygun maliyetli yatak düzeni
- Bakımı azaltın
- Yağ sızıntısını en aza indirin
Boyutlar
Yatak çapı 180 mm Rulman yatağının genişliği 70 mm Orta yüksekliği (yastıklı blok) 112 mm Cıvata delikleri arasındaki orta mesafe 320 mm Montaj cıvatası çapı 24 mm Özellikler
Yatak tipi Muylu/yastıklı gövde Yatak yapılandırması İki parçalı Montaj düzenlemesi Mil/Mil ucu boyunca Bağlantı elemanları için cıvata deliği sayısı 2 Malzeme, yatak Dökme demir Rulman yatağı keçe tipi Şu olmadan Yatak yağlama özelliği/olasılığı Gres Lojistik
Boyutlar
Ürün net ağırlığı 18.4 kg eClass kodu 23-05-17-01 UNSPSC kodu 31171519 RULMAN YATAĞI Da 180 mmRulman yatağının çapı G7Rulman yatağı çapının tolerans sınıfı Ca 70 mmRulman yatağının genişliği H1 112 mmRulman yatağının orta yüksekliği DIŞ ÖLÇÜLER Db 137.5 mmDelik çapı A 160 mmToplam genişlik A1 110 mmAyak genişliği G1 1/8-27 NPSFYeniden yağlama deliklerinin dişi H 218 mmToplam yükseklik H2 40 mmAyak yüksekliği L 380 mmToplam uzunluk J 320 mmMontaj cıvataları arasındaki mesafe N 32 mmMontaj cıvatası deliğinin uzunluğu N1 26 mmMontaj cıvatası deliğinin genişliği KEÇELI OLUKLAR A3 131 mmKeçe olukları arasındaki iç genişlik A4 6 mmKeçe oluğunun genişliği A5 10 mmOluk arka tarafını kapatmak için mesafe A6 14 mmDelik çapındaki genişlik Dc 147.5 mmKeçe oluğunun çapı DÜBEL PIMLERI J6 348 mmDübel pimleri arasındaki mesafe J7 39 mmDübel pimlerinin eksenel kayması N4 max.8 mmDübel pimlerinin çapı
Hesaplama verileri
| P0° |
470 kN
|
0° yük açısında kopma yükü |
|---|---|---|
| P55° |
620 kN
|
55° yük açısında kopma yükü |
| P90° |
370 kN
|
90° yük açısında kopma yükü |
| P120° |
280 kN
|
120° yük açısında kopma yükü |
| P150° |
250 kN
|
150° yük açısında kopma yükü |
| P180° |
310 kN
|
180° yük açısında kopma yükü |
| Pa |
200 kN
|
Kopma yükü, eksenel |
| Q120° |
620 kN
|
120° yük açısında akma noktasına ulaşma yükü |
|---|---|---|
| Q150° |
360 kN
|
150° yük açısında akma noktasına ulaşma yükü |
| Q180° |
310 kN
|
180° yük açısında akma noktasına ulaşma yükü |
Malzemeler
| Yatak malzemesi |
Dökme demir
|
| Paslanmaya karşı koruma |
Paint - in accordance with ISO 12944-2, corrosivity category C2
|
Kütle
| Yatağın kütlesi |
17.6 kg
|
Montaj bilgileri
| Önerilen montaj cıvatalarının çapı | G |
24 mm
|
|---|---|---|
| Montaj cıvataları için önerilen sıkma torku |
665 N·m
|
|
| Kapak cıvatalarının ölçüsü |
M20x100
|
|
| Kapak cıvataları için sıkma torku |
200 N·m
|
|
| İlk gres dolumu, %20 |
390 g
|
|
| İlk gres dolumu, %40 |
630 g
|
Dahil olan ürünler
| Gres tertibatı |
AH 1/8-27 PTF
|
