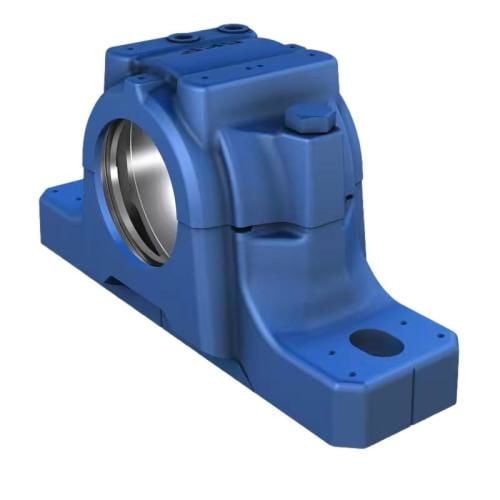

SNL 519 Döküm Yatak

SNL 519-616
Ayrık yastıklı blok yatağı, SNL 2, 3, 5 ve 6 serisi

SNL muylu (yastıklı) blok yatakları, tasarım, kalite ve ekonomi açısından ilk tercih olacak şekilde geliştirilmiş, piyasadaki en popüler SKF rulman yataklarıdır. Entegre rulmanların daha az bakım ihtiyacı ile maksimum hizmet ömrüne sahip olmasını sağlarlar. Farklı yatak çeşitleri ve keçe tasarımları mevcuttur, bu da özel yatakların kullanımını neredeyse gereksiz hale getirir ve uygun maliyetli rulman düzenlemelerinin yapılmasını sağlar.
  • Kurulumu kolay
  • Uygun maliyetli yatak düzeni
  • Bakımı azaltın
  • Yağ sızıntısını en aza indirin

    Boyutlar

    Yatak çapı 170 mm
    Rulman yatağının genişliği 68 mm
    Orta yüksekliği (yastıklı blok) 112 mm
    Cıvata delikleri arasındaki orta mesafe 290 mm
    Montaj cıvatası çapı 20 mm

    Özellikler

    Yatak tipi Muylu/yastıklı gövde
    Yatak yapılandırması İki parçalı
    Montaj düzenlemesi Mil/Mil ucu boyunca
    Bağlantı elemanları için cıvata deliği sayısı 2
    Malzeme, yatak Dökme demir
    Rulman yatağı keçe tipi Şu olmadan
    Yatak yağlama özelliği/olasılığı Gres

    Lojistik

    Boyutlar - SNL 519-616Boyutlar - SNL 519-616Boyutlar - SNL 519-616

    Boyutlar
    Ürün net ağırlığı 14.2 kg
    eClass kodu 23-05-17-01
    UNSPSC kodu 31171519
    RULMAN YATAĞI
    Da
    170 mm
    		 Rulman yatağının çapı
    G7
    		 Rulman yatağı çapının tolerans sınıfı
    Ca
    68 mm
    		 Rulman yatağının genişliği
    H1
    112 mm
    		 Rulman yatağının orta yüksekliği
    DIŞ ÖLÇÜLER
    Db
    131 mm
    		 Delik çapı
    A
    148 mm
    		 Toplam genişlik
    A1
    100 mm
    		 Ayak genişliği
    G1
    1/8-27 NPSF
    		 Yeniden yağlama deliklerinin dişi
    H
    210 mm
    		 Toplam yükseklik
    H2
    35 mm
    		 Ayak yüksekliği
    L
    345 mm
    		 Toplam uzunluk
    J
    290 mm
    		 Montaj cıvataları arasındaki mesafe
    N
    28 mm
    		 Montaj cıvatası deliğinin uzunluğu
    N1
    22 mm
    		 Montaj cıvatası deliğinin genişliği
    KEÇELI OLUKLAR
    A3
    116 mm
    		 Keçe olukları arasındaki iç genişlik
    A4
    6 mm
    		 Keçe oluğunun genişliği
    A5
    10 mm
    		 Oluk arka tarafını kapatmak için mesafe
    A6
    14 mm
    		 Delik çapındaki genişlik
    Dc
    141 mm
    		 Keçe oluğunun çapı
    DÜBEL PIMLERI
    J6
    317 mm
    		 Dübel pimleri arasındaki mesafe
    J7
    35 mm
    		 Dübel pimlerinin eksenel kayması
    N4
    max.8 mm
    		 Dübel pimlerinin çapı
    Hesaplama verileri - SNL 519-616Hesaplama verileri - SNL 519-616

    Hesaplama verileri

    KOPMA YÜKLERI
    P0°
    450 kN
    		 0° yük açısında kopma yükü
    P55°
    580 kN
    		 55° yük açısında kopma yükü
    P90°
    350 kN
    		 90° yük açısında kopma yükü
    P120°
    260 kN
    		 120° yük açısında kopma yükü
    P150°
    230 kN
    		 150° yük açısında kopma yükü
    P180°
    290 kN
    		 180° yük açısında kopma yükü
    Pa
    190 kN
    		 Kopma yükü, eksenel
    KAPAK CIVATALARININ AKMA NOKTALARI
    Q120°
    400 kN
    		 120° yük açısında akma noktasına ulaşma yükü
    Q150°
    230 kN
    		 150° yük açısında akma noktasına ulaşma yükü
    Q180°
    200 kN
    		 180° yük açısında akma noktasına ulaşma yükü

    Malzemeler

    Yatak malzemesi
    Dökme demir
    Paslanmaya karşı koruma
    Paint - in accordance with ISO 12944-2, corrosivity category C2

    Kütle

    Yatağın kütlesi
    14.7 kg

    Montaj bilgileri

    Önerilen montaj cıvatalarının çapı G
    20 mm
    Montaj cıvataları için önerilen sıkma torku
    385 N·m
    Kapak cıvatalarının ölçüsü
    M16x90
    Kapak cıvataları için sıkma torku
    150 N·m
    İlk gres dolumu, %20
    300 g
    İlk gres dolumu, %40
    480 g

    Dahil olan ürünler

    Gres tertibatı
    AH 1/8-27 PTF
