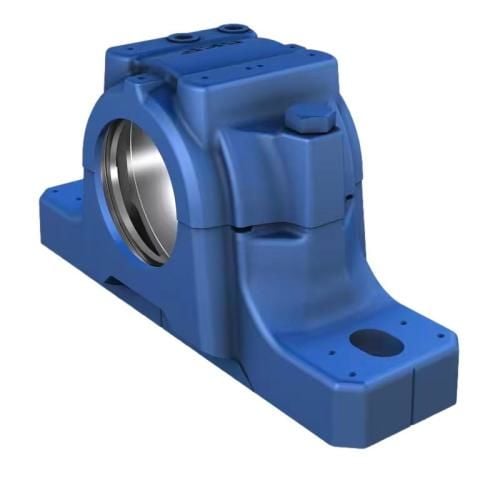

SNL 517 Döküm Yatak
SNL 517
SNL muylu (yastıklı) blok yatakları, tasarım, kalite ve ekonomi açısından ilk tercih olacak şekilde geliştirilmiş, piyasadaki en popüler SKF rulman yataklarıdır. Entegre rulmanların daha az bakım ihtiyacı ile maksimum hizmet ömrüne sahip olmasını sağlarlar. Farklı yatak çeşitleri ve keçe tasarımları mevcuttur, bu da özel yatakların kullanımını neredeyse gereksiz hale getirir ve uygun maliyetli rulman düzenlemelerinin yapılmasını sağlar.
SNL 517 Döküm Yatak
SNL 517 Döküm Yatak
SNL 517 Döküm Yatak
SNL 517 Döküm Yatak
SNL 517
Ayrık yastıklı blok yatağı, SNL 2, 3, 5 ve 6 serisi
- Kurulumu kolay
- Uygun maliyetli yatak düzeni
- Bakımı azaltın
- Yağ sızıntısını en aza indirin
Boyutlar
Yatak çapı 150 mm Rulman yatağının genişliği 61 mm Orta yüksekliği (yastıklı blok) 95 mm Cıvata delikleri arasındaki orta mesafe 260 mm Montaj cıvatası çapı 20 mm Özellikler
Yatak tipi Muylu/yastıklı gövde Yatak yapılandırması İki parçalı Montaj düzenlemesi Mil/Mil ucu boyunca Bağlantı elemanları için cıvata deliği sayısı 2 Malzeme, yatak Dökme demir Rulman yatağı keçe tipi Şu olmadan Yatak yağlama özelliği/olasılığı Gres Lojistik
Boyutlar
Ürün net ağırlığı 10.1 kg eClass kodu 23-05-17-01 UNSPSC kodu 31171519 RULMAN YATAĞI Da 150 mmRulman yatağının çapı G7Rulman yatağı çapının tolerans sınıfı Ca 61 mmRulman yatağının genişliği H1 95 mmRulman yatağının orta yüksekliği DIŞ ÖLÇÜLER Db 97.5 mmDelik çapı A 125 mmToplam genişlik A1 90 mmAyak genişliği G1 1/8-27 NPSFYeniden yağlama deliklerinin dişi H 183 mmToplam yükseklik H2 32 mmAyak yüksekliği L 320 mmToplam uzunluk J 260 mmMontaj cıvataları arasındaki mesafe N 28 mmMontaj cıvatası deliğinin uzunluğu N1 22 mmMontaj cıvatası deliğinin genişliği KEÇELI OLUKLAR A3 98 mmKeçe olukları arasındaki iç genişlik A4 5 mmKeçe oluğunun genişliği A5 9 mmOluk arka tarafını kapatmak için mesafe A6 13 mmDelik çapındaki genişlik Dc 106 mmKeçe oluğunun çapı DÜBEL PIMLERI J6 292 mmDübel pimleri arasındaki mesafe J7 33 mmDübel pimlerinin eksenel kayması N4 max.8 mmDübel pimlerinin çapı
Hesaplama verileri
KOPMA YÜKLERI P0° 370 kN0° yük açısında kopma yükü P55° 480 kN55° yük açısında kopma yükü P90° 290 kN90° yük açısında kopma yükü P120° 205 kN120° yük açısında kopma yükü P150° 190 kN150° yük açısında kopma yükü P180° 240 kN180° yük açısında kopma yükü Pa 155 kNKopma yükü, eksenel KAPAK CIVATALARININ AKMA NOKTALARI Q120° 220 kN120° yük açısında akma noktasına ulaşma yükü Q150° 125 kN150° yük açısında akma noktasına ulaşma yükü Q180° 110 kN180° yük açısında akma noktasına ulaşma yükü Malzemeler
Yatak malzemesi Dökme demirPaslanmaya karşı koruma Paint - in accordance with ISO 12944-2, corrosivity category C2Kütle
Yatağın kütlesi 10 kgMontaj bilgileri
Önerilen montaj cıvatalarının çapı G 20 mmMontaj cıvataları için önerilen sıkma torku 385 N·mKapak cıvatalarının ölçüsü M12x80Kapak cıvataları için sıkma torku 80 N·mİlk gres dolumu, %20 200 gİlk gres dolumu, %40 330 gDahil olan ürünler
Gres tertibatı AH 1/8-27 PTF
