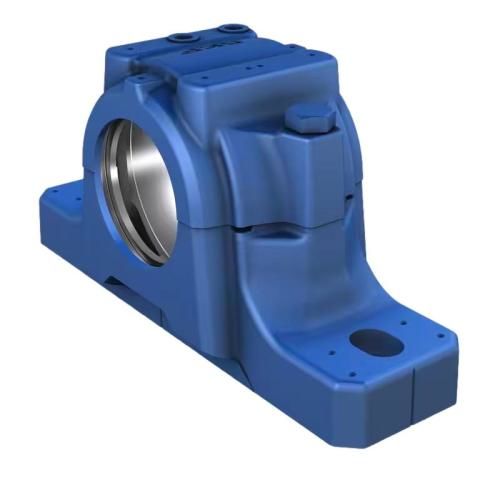

SNL 516 Döküm Yatak
(0) Yorum - 0 Puan
2.629,01 TL
SNL 516 Döküm Yatak
SNL 516-613
SNL muylu (yastıklı) blok yatakları, tasarım, kalite ve ekonomi açısından ilk tercih olacak şekilde geliştirilmiş, piyasadaki en popüler SKF rulman yataklarıdır. Entegre rulmanların daha az bakım ihtiyacı ile maksimum hizmet ömrüne sahip olmasını sağlarlar. Farklı yatak çeşitleri ve keçe tasarımları mevcuttur, bu da özel yatakların kullanımını neredeyse gereksiz hale getirir ve uygun maliyetli rulman düzenlemelerinin yapılmasını sağlar.
SNL 516 Döküm Yatak
SNL 516 Döküm Yatak
SNL 516 Döküm Yatak
SNL 516 Döküm Yatak
SNL 516 Döküm Yatak
SNL 516-613
Ayrık yastıklı blok yatağı, SNL 2, 3, 5 ve 6 serisi
- Kurulumu kolay
- Uygun maliyetli yatak düzeni
- Bakımı azaltın
- Yağ sızıntısını en aza indirin
Boyutlar
Yatak çapı 140 mm Rulman yatağının genişliği 58 mm Orta yüksekliği (yastıklı blok) 95 mm Cıvata delikleri arasındaki orta mesafe 260 mm Montaj cıvatası çapı 20 mm Özellikler
Yatak tipi Muylu/yastıklı gövde Yatak yapılandırması İki parçalı Montaj düzenlemesi Mil/Mil ucu boyunca Bağlantı elemanları için cıvata deliği sayısı 2 Malzeme, yatak Dökme demir Rulman yatağı keçe tipi Şu olmadan Yatak yağlama özelliği/olasılığı Gres Lojistik
Boyutlar
Ürün net ağırlığı 9.56 kg eClass kodu 23-05-17-01 UNSPSC kodu 31171519 RULMAN YATAĞI Da 140 mmRulman yatağının çapı G7Rulman yatağı çapının tolerans sınıfı Ca 58 mmRulman yatağının genişliği H1 95 mmRulman yatağının orta yüksekliği DIŞ ÖLÇÜLER Db 92.5 mmDelik çapı A 120 mmToplam genişlik A1 90 mmAyak genişliği G1 1/8-27 NPSFYeniden yağlama deliklerinin dişi H 177 mmToplam yükseklik H2 32 mmAyak yüksekliği L 315 mmToplam uzunluk J 260 mmMontaj cıvataları arasındaki mesafe N 28 mmMontaj cıvatası deliğinin uzunluğu N1 22 mmMontaj cıvatası deliğinin genişliği KEÇELI OLUKLAR A3 93 mmKeçe olukları arasındaki iç genişlik A4 5 mmKeçe oluğunun genişliği A5 9 mmOluk arka tarafını kapatmak için mesafe A6 13 mmDelik çapındaki genişlik Dc 101 mmKeçe oluğunun çapı DÜBEL PIMLERI J6 288 mmDübel pimleri arasındaki mesafe J7 33 mmDübel pimlerinin eksenel kayması N4 max.8 mmDübel pimlerinin çapı
Hesaplama verileri
| P0° |
350 kN
|
0° yük açısında kopma yükü |
|---|---|---|
| P55° |
430 kN
|
55° yük açısında kopma yükü |
| P90° |
260 kN
|
90° yük açısında kopma yükü |
| P120° |
190 kN
|
120° yük açısında kopma yükü |
| P150° |
175 kN
|
150° yük açısında kopma yükü |
| P180° |
215 kN
|
180° yük açısında kopma yükü |
| Pa |
140 kN
|
Kopma yükü, eksenel |
| Q120° |
220 kN
|
120° yük açısında akma noktasına ulaşma yükü |
|---|---|---|
| Q150° |
125 kN
|
150° yük açısında akma noktasına ulaşma yükü |
| Q180° |
110 kN
|
180° yük açısında akma noktasına ulaşma yükü |
Malzemeler
| Yatak malzemesi |
Dökme demir
|
| Paslanmaya karşı koruma |
Paint - in accordance with ISO 12944-2, corrosivity category C2
|
Kütle
| Yatağın kütlesi |
9.5 kg
|
Montaj bilgileri
| Önerilen montaj cıvatalarının çapı | G |
20 mm
|
|---|---|---|
| Montaj cıvataları için önerilen sıkma torku |
385 N·m
|
|
| Kapak cıvatalarının ölçüsü |
M12x70
|
|
| Kapak cıvataları için sıkma torku |
80 N·m
|
|
| İlk gres dolumu, %20 |
170 g
|
|
| İlk gres dolumu, %40 |
280 g
|
Dahil olan ürünler
| Gres tertibatı |
AH 1/8-27 PTF
|
SNL 516 Döküm Yatak
SNL 516 Döküm Yatak
SNL 516 Döküm Yatak
SNL 516 Döküm Yatak
Bu ürüne ilk yorumu siz yapın!
