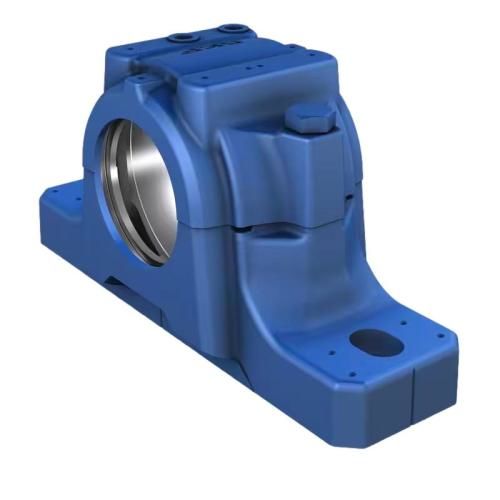

SNL 515 Döküm Yatak
(0) Yorum - 0 Puan
2.067,87 TL
SNL 515 Döküm Yatak
SNL 515-612
SNL muylu (yastıklı) blok yatakları, tasarım, kalite ve ekonomi açısından ilk tercih olacak şekilde geliştirilmiş, piyasadaki en popüler SKF rulman yataklarıdır. Entegre rulmanların daha az bakım ihtiyacı ile maksimum hizmet ömrüne sahip olmasını sağlarlar. Farklı yatak çeşitleri ve keçe tasarımları mevcuttur, bu da özel yatakların kullanımını neredeyse gereksiz hale getirir ve uygun maliyetli rulman düzenlemelerinin yapılmasını sağlar.
SNL 515 Döküm Yatak
SNL 515 Döküm Yatak
SNL 515 Döküm Yatak
SNL 515 Döküm Yatak
SNL 515 Döküm Yatak
SNL 515-612
Ayrık yastıklı blok yatağı, SNL 2, 3, 5 ve 6 serisi
- Kurulumu kolay
- Uygun maliyetli yatak düzeni
- Bakımı azaltın
- Yağ sızıntısını en aza indirin
Boyutlar
| Yatak çapı | 130 mm |
| Rulman yatağının genişliği | 56 mm |
| Orta yüksekliği (yastıklı blok) | 80 mm |
| Cıvata delikleri arasındaki orta mesafe | 230 mm |
| Montaj cıvatası çapı | 16 mm |
Özellikler
| Yatak tipi | Muylu/yastıklı gövde |
| Yatak yapılandırması | İki parçalı |
| Montaj düzenlemesi | Mil/Mil ucu boyunca |
| Bağlantı elemanları için cıvata deliği sayısı | 2 |
| Malzeme, yatak | Dökme demir |
| Rulman yatağı keçe tipi | Şu olmadan |
| Yatak yağlama özelliği/olasılığı | Gres |
Lojistik
Boyutlar
| Ürün net ağırlığı | 7.57 kg |
| eClass kodu | 23-05-17-01 |
| UNSPSC kodu | 31171519 |
| Da |
130 mm
|
Rulman yatağının çapı |
|---|---|---|
|
G7
|
Rulman yatağı çapının tolerans sınıfı | |
| Ca |
56 mm
|
Rulman yatağının genişliği |
| H1 |
80 mm
|
Rulman yatağının orta yüksekliği |
| Db |
87 mm
|
Delik çapı |
|---|---|---|
| A |
115 mm
|
Toplam genişlik |
| A1 |
80 mm
|
Ayak genişliği |
| G1 |
1/8-27 NPSF
|
Yeniden yağlama deliklerinin dişi |
| H |
155 mm
|
Toplam yükseklik |
| H2 |
30 mm
|
Ayak yüksekliği |
| L |
280 mm
|
Toplam uzunluk |
| J |
230 mm
|
Montaj cıvataları arasındaki mesafe |
| N |
24 mm
|
Montaj cıvatası deliğinin uzunluğu |
| N1 |
18 mm
|
Montaj cıvatası deliğinin genişliği |
| A3 |
88 mm
|
Keçe olukları arasındaki iç genişlik |
|---|---|---|
| A4 |
5 mm
|
Keçe oluğunun genişliği |
| A5 |
9 mm
|
Oluk arka tarafını kapatmak için mesafe |
| A6 |
13 mm
|
Delik çapındaki genişlik |
| Dc |
95.5 mm
|
Keçe oluğunun çapı |
| J6 |
257 mm
|
Dübel pimleri arasındaki mesafe |
|---|---|---|
| J7 |
29 mm
|
Dübel pimlerinin eksenel kayması |
| N4 |
max.8 mm
|
Dübel pimlerinin çapı |
Hesaplama verileri
| P0° |
290 kN
|
0° yük açısında kopma yükü |
|---|---|---|
| P55° |
410 kN
|
55° yük açısında kopma yükü |
| P90° |
250 kN
|
90° yük açısında kopma yükü |
| P120° |
185 kN
|
120° yük açısında kopma yükü |
| P150° |
160 kN
|
150° yük açısında kopma yükü |
| P180° |
205 kN
|
180° yük açısında kopma yükü |
| Pa |
135 kN
|
Kopma yükü, eksenel |
| Q120° |
220 kN
|
120° yük açısında akma noktasına ulaşma yükü |
|---|---|---|
| Q150° |
125 kN
|
150° yük açısında akma noktasına ulaşma yükü |
| Q180° |
110 kN
|
180° yük açısında akma noktasına ulaşma yükü |
Malzemeler
| Yatak malzemesi |
Dökme demir
|
| Paslanmaya karşı koruma |
Paint - in accordance with ISO 12944-2, corrosivity category C2
|
Kütle
| Yatağın kütlesi |
7.57 kg
|
Montaj bilgileri
| Önerilen montaj cıvatalarının çapı | G |
16 mm
|
|---|---|---|
| Montaj cıvataları için önerilen sıkma torku |
200 N·m
|
|
| Kapak cıvatalarının ölçüsü |
M12x65
|
|
| Kapak cıvataları için sıkma torku |
80 N·m
|
|
| İlk gres dolumu, %20 |
125 g
|
|
| İlk gres dolumu, %40 |
210 g
|
Dahil olan ürünler
| Gres tertibatı |
AH 1/8-27 PTF
|
