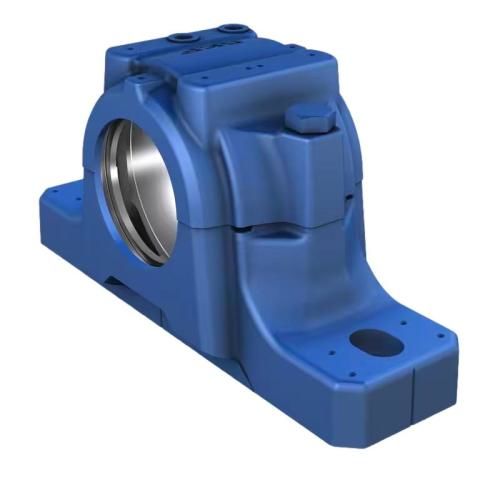

SNL 512 Döküm Yatak
SNL 512-610
SNL muylu (yastıklı) blok yatakları, tasarım, kalite ve ekonomi açısından ilk tercih olacak şekilde geliştirilmiş, piyasadaki en popüler SKF rulman yataklarıdır. Entegre rulmanların daha az bakım ihtiyacı ile maksimum hizmet ömrüne sahip olmasını sağlarlar. Farklı yatak çeşitleri ve keçe tasarımları mevcuttur, bu da özel yatakların kullanımını neredeyse gereksiz hale getirir ve uygun maliyetli rulman düzenlemelerinin yapılmasını sağlar.
SNL 512 Döküm Yatak
SNL 512 Döküm Yatak
SNL 512 Döküm Yatak
SNL 512 Döküm Yatak
SNL 512-610
Ayrık yastıklı blok yatağı, SNL 2, 3, 5 ve 6 serisi
- Kurulumu kolay
- Uygun maliyetli yatak düzeni
- Bakımı azaltın
- Yağ sızıntısını en aza indirin
Boyutlar
Yatak çapı 110 mm Rulman yatağının genişliği 48 mm Orta yüksekliği (yastıklı blok) 70 mm Cıvata delikleri arasındaki orta mesafe 210 mm Montaj cıvatası çapı 16 mm Özellikler
Yatak tipi Muylu/yastıklı gövde Yatak yapılandırması İki parçalı Montaj düzenlemesi Mil/Mil ucu boyunca Bağlantı elemanları için cıvata deliği sayısı 2 Malzeme, yatak Dökme demir Rulman yatağı keçe tipi Şu olmadan Yatak yağlama özelliği/olasılığı Gres Lojistik
Boyutlar
Ürün net ağırlığı 5.61 kg eClass kodu 23-05-17-01 UNSPSC kodu 31171519 RULMAN YATAĞI Da 110 mmRulman yatağının çapı G7Rulman yatağı çapının tolerans sınıfı Ca 48 mmRulman yatağının genişliği H1 70 mmRulman yatağının orta yüksekliği DIŞ ÖLÇÜLER Db 72 mmDelik çapı A 105 mmToplam genişlik A1 70 mmAyak genişliği G1 1/8-27 NPSFYeniden yağlama deliklerinin dişi H 134 mmToplam yükseklik H2 30 mmAyak yüksekliği L 255 mmToplam uzunluk J 210 mmMontaj cıvataları arasındaki mesafe N 24 mmMontaj cıvatası deliğinin uzunluğu N1 18 mmMontaj cıvatası deliğinin genişliği KEÇELI OLUKLAR A3 80 mmKeçe olukları arasındaki iç genişlik A4 5 mmKeçe oluğunun genişliği A5 9 mmOluk arka tarafını kapatmak için mesafe A6 12 mmDelik çapındaki genişlik Dc 80.5 mmKeçe oluğunun çapı DÜBEL PIMLERI J6 234 mmDübel pimleri arasındaki mesafe J7 27 mmDübel pimlerinin eksenel kayması N4 max.8 mmDübel pimlerinin çapı
Hesaplama verileri
KOPMA YÜKLERI P0° 210 kN0° yük açısında kopma yükü P55° 300 kN55° yük açısında kopma yükü P90° 180 kN90° yük açısında kopma yükü P120° 130 kN120° yük açısında kopma yükü P150° 120 kN150° yük açısında kopma yükü P180° 150 kN180° yük açısında kopma yükü Pa 100 kNKopma yükü, eksenel KAPAK CIVATALARININ AKMA NOKTALARI Q120° 220 kN120° yük açısında akma noktasına ulaşma yükü Q150° 125 kN150° yük açısında akma noktasına ulaşma yükü Q180° 110 kN180° yük açısında akma noktasına ulaşma yükü Malzemeler
Yatak malzemesi Dökme demirPaslanmaya karşı koruma Paint - in accordance with ISO 12944-2, corrosivity category C2Kütle
Yatağın kütlesi 5.61 kgMontaj bilgileri
Önerilen montaj cıvatalarının çapı G 16 mmMontaj cıvataları için önerilen sıkma torku 200 N·mKapak cıvatalarının ölçüsü M12x60Kapak cıvataları için sıkma torku 80 N·mİlk gres dolumu, %20 80 gİlk gres dolumu, %40 135 gDahil olan ürünler
Gres tertibatı AH 1/8-27 PTF
