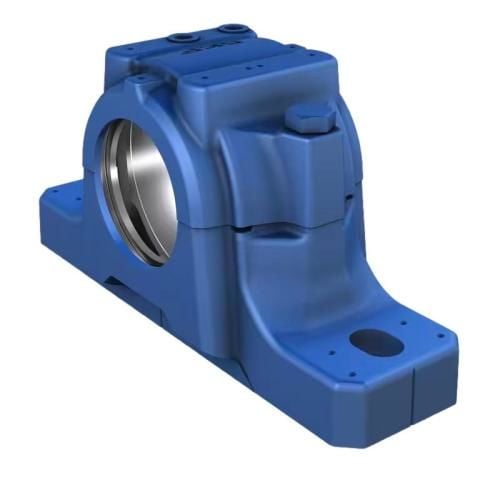

SNL 510 Döküm Yatak
(3) Yorum - 5 Puan
1.027,95 TL
SNL 510 Döküm Yatak
SNL 510-608
SNL muylu (yastıklı) blok yatakları, tasarım, kalite ve ekonomi açısından ilk tercih olacak şekilde geliştirilmiş, piyasadaki en popüler SKF rulman yataklarıdır. Entegre rulmanların daha az bakım ihtiyacı ile maksimum hizmet ömrüne sahip olmasını sağlarlar. Farklı yatak çeşitleri ve keçe tasarımları mevcuttur, bu da özel yatakların kullanımını neredeyse gereksiz hale getirir ve uygun maliyetli rulman düzenlemelerinin yapılmasını sağlar.
SNL 510 Döküm Yatak
SNL 510 Döküm Yatak
SNL 510 Döküm Yatak
SNL 510 Döküm Yatak
SNL 510 Döküm Yatak
SNL 510-608
Ayrık yastıklı blok yatağı, SNL 2, 3, 5 ve 6 serisi
- Kurulumu kolay
- Uygun maliyetli yatak düzeni
- Bakımı azaltın
- Yağ sızıntısını en aza indirin
Boyutlar
Yatak çapı 90 mm Rulman yatağının genişliği 41 mm Orta yüksekliği (yastıklı blok) 60 mm Cıvata delikleri arasındaki orta mesafe 170 mm Montaj cıvatası çapı 12 mm Özellikler
Yatak tipi Muylu/yastıklı gövde Yatak yapılandırması İki parçalı Montaj düzenlemesi Mil/Mil ucu boyunca Bağlantı elemanları için cıvata deliği sayısı 2 Malzeme, yatak Dökme demir Rulman yatağı keçe tipi Şu olmadan Yatak yağlama özelliği/olasılığı Gres Lojistik
Boyutlar
Ürün net ağırlığı 3.42 kg eClass kodu 23-05-17-01 UNSPSC kodu 31171519 RULMAN YATAĞI Da 90 mmRulman yatağının çapı G7Rulman yatağı çapının tolerans sınıfı Ca 41 mmRulman yatağının genişliği H1 60 mmRulman yatağının orta yüksekliği DIŞ ÖLÇÜLER Db 62 mmDelik çapı A 90 mmToplam genişlik A1 60 mmAyak genişliği G1 1/8-27 NPSFYeniden yağlama deliklerinin dişi H 113 mmToplam yükseklik H2 25 mmAyak yüksekliği L 205 mmToplam uzunluk J 170 mmMontaj cıvataları arasındaki mesafe N 20 mmMontaj cıvatası deliğinin uzunluğu N1 15 mmMontaj cıvatası deliğinin genişliği KEÇELI OLUKLAR A3 65 mmKeçe olukları arasındaki iç genişlik A4 5 mmKeçe oluğunun genişliği A5 9 mmOluk arka tarafını kapatmak için mesafe A6 12 mmDelik çapındaki genişlik Dc 70.5 mmKeçe oluğunun çapı DÜBEL PIMLERI J6 188 mmDübel pimleri arasındaki mesafe J7 22 mmDübel pimlerinin eksenel kayması N4 max.6 mmDübel pimlerinin çapı
Hesaplama verileri
KOPMA YÜKLERI P0° 170 kN0° yük açısında kopma yükü P55° 265 kN55° yük açısında kopma yükü P90° 155 kN90° yük açısında kopma yükü P120° 120 kN120° yük açısında kopma yükü P150° 110 kN150° yük açısında kopma yükü P180° 130 kN180° yük açısında kopma yükü Pa 85 kNKopma yükü, eksenel KAPAK CIVATALARININ AKMA NOKTALARI Q120° 150 kN120° yük açısında akma noktasına ulaşma yükü Q150° 85 kN150° yük açısında akma noktasına ulaşma yükü Q180° 75 kN180° yük açısında akma noktasına ulaşma yükü Malzemeler
Yatak malzemesi Dökme demirPaslanmaya karşı koruma Paint - in accordance with ISO 12944-2, corrosivity category C2Kütle
Yatağın kütlesi 3.42 kgMontaj bilgileri
Önerilen montaj cıvatalarının çapı G 12 mmMontaj cıvataları için önerilen sıkma torku 80 N·mKapak cıvatalarının ölçüsü M10x55Kapak cıvataları için sıkma torku 50 N·mİlk gres dolumu, %20 45 gİlk gres dolumu, %40 70 gDahil olan ürünler
Gres tertibatı AH 1/8-27 PTF
