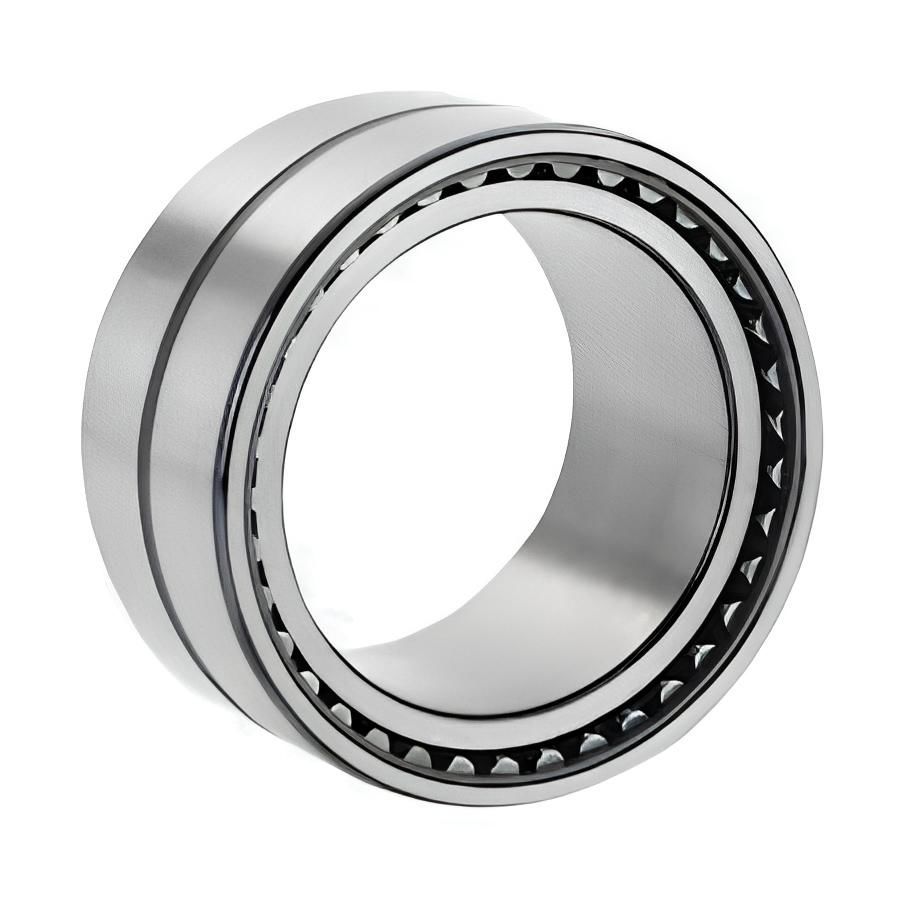

NKI 50/35 50x68x35 Burçlu İğneli Rulman
Tek sıralı iğne makaralı rulmanlar, uzunluklarına göre çapı küçük olan silindirik makaralar içermektedirler. Rulmanlar yüksek sayıdaki makaraları sayesinde yüksek yük taşıma kapasitesine sahiptir. Dış bilezik, rulmanı eksenel olarak yönlendirmek için iki entegre flanş ve yeniden yağlamayı kolaylaştırmak için bir veya daha fazla yağlama deliğine sahip dairesel bir oluk içermektedir.

• Yüksek radyal yük taşıma kapasitesi
• Yüksek sertlik
• Düşük kesit yüksekliği
• Her iki yönde eksenel yer değiştirmeyi barındırır
• Ayrılabilir tasarım

  Boyutlar

  Delik çapı	50 mm
  Dış çap	68 mm
  Genişlik	35 mm

  Performans

  Temel dinamik yük oranı	52.3 kN
  Temel statik yük oranı	122 kN
  Referans hız	7 500 r/min
  Sınırlama hızı	8 500 r/min

  Özellikler

  Rulman parçası	Komple rulman
  Sıra sayısı	1
  Dış bilezik tipi	İşlenmiş (katı)
  Hizalama özelliği	Şu olmadan
  Kafes	Metal levha
  Flanş sayısı, dış halka	2
  Radyal iç boşluk	CN
  Tolerans sınıfı	Normal
  Malzeme, rulman	Rulman çeliği
  Kaplama	Şu olmadan
  Sızdırmazlık	Şu olmadan
  Keçe tipi	Geçerli değil
  Yağlama maddesi	Yok
  Yeniden yağlama özelliği	Şununla birlikte

  Lojistik



  Boyutlar

  Ürün net ağırlığı	0.379 kg
  eClass kodu	23-05-09-03
  UNSPSC kodu	31171512

  d	50 mm	Delik çapı
  D	68 mm	Dış çap
  B	35 mm	Genişlik
  F	55 mm	İç bileziğin yuvarlanma yolu çapı
  r1,2	min.0.6 mm	Dış bileziğin yiv ölçüsü
  s	max.2 mm	Bir rulman bileziğinin ötekine göre normal konumundan itibaren izin verilebilen eksenel yer değiştirme



  Dayanak ölçüleri

  da	min.54 mm	Milde en küçük izin verilebilen dayanak çapı, flanşlı rulmanlar
  Da	max.64 mm	Yatak dayanağının çapı (flanşlı)
  ra	max.0.6 mm	Kenar yarıçapı

  Hesaplama verileri

  Temel dinamik yük oranı	C	52.3 kN
  Temel statik yük oranı	C0	122 kN
  Yorulma yük sınırı	Pu	15.3 kN
  Referans hız		7 500 r/min
  Sınırlama hızı		8 500 r/min

  Kütle

  Rulman kütlesi

  0.36 kg
