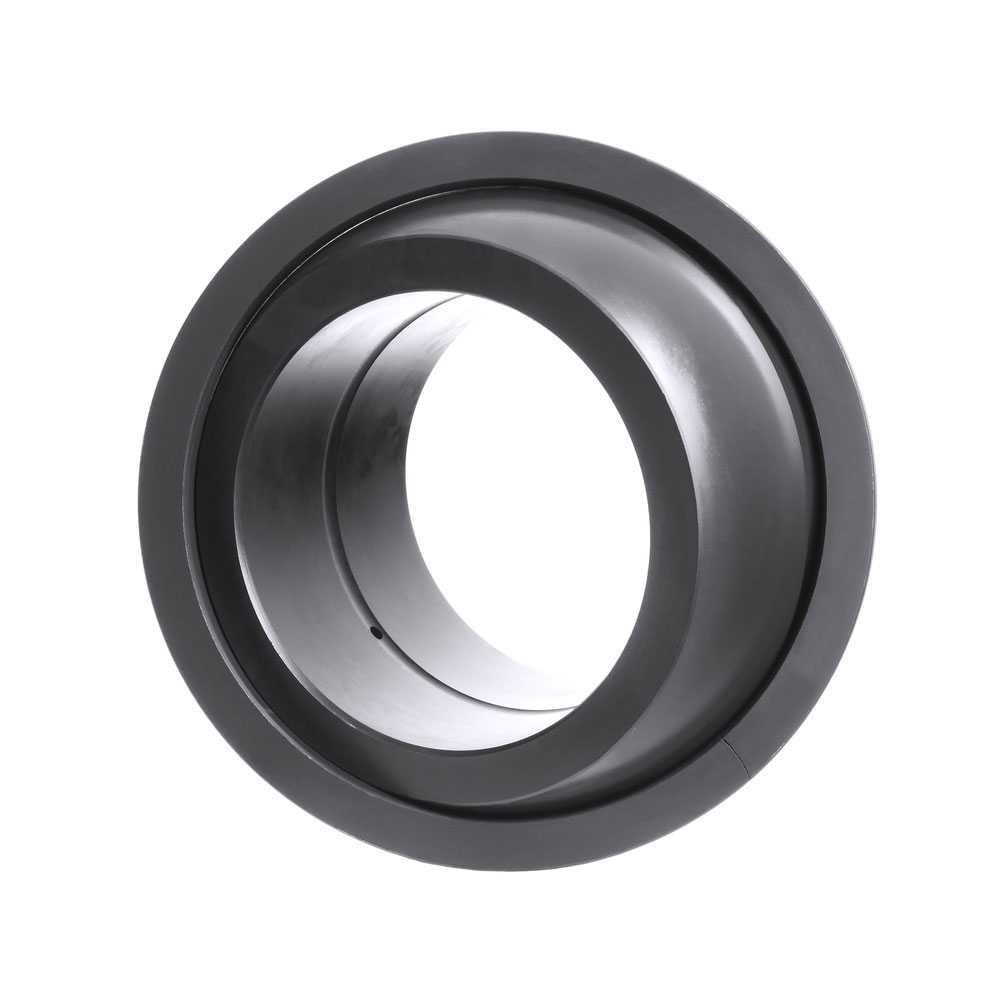

GE 40 ES 40x62x28/22 Radyal Mafsal Dana Gözü Rulman
Radyal küresel kaymalı rulmanlar, radyal ve birleşik radyal ile eksenel yükleri ve ayrıca yanlış hizalamayı barındırmak için tasarlanmıştır. Bu özel tasarım, bir çelik/çelik kayar temas yüzeyi kombinasyonunu içerir. Rulmanlar bakım gerektirirler ve yağlama delikleri ile birlikte her iki bilezikteki dairesel bir oluk aracılığıyla yeniden yağlanabilirler.

• Radyal ve birleşik radyal ve eksenel yükler için tasarlanmıştır
• Ağır statik, değişken veya darbeli yükler için uygundur

  Boyutlar

  Delik çapı	40 mm
  Dış çap	62 mm
  Genişlik, iç bilezik	28 mm
  Genişlik, dış bilezik	22 mm

  Performans

  Temel dinamik yük oranı	100 kN
  Temel statik yük oranı	500 kN

  Özellikler

  Kayar malzeme, temas eden yüzeyler	Çelik/çelik, standart
  Malzeme, iç bilezik	Rulman çeliği
  Malzeme, dış bilezik	Rulman çeliği
  Maintenance	Yeniden yağlama gerektirir
  Radyal iç boşluk	CN
  Sızdırmazlık	Şu olmadan
  Yeniden yağlama özelliği	Şununla birlikte

  Lojistik

  Ürün net ağırlığı	0.305 kg
  eClass kodu	23-05-01-06
  UNSPSC kodu	31171515

  Bakım	Yeniden yağlama gerektirir
  Kayan temas yüzeyi kombinasyonu	Çelik/çelik, standart
  Malzeme, iç bilezik	Rulman çeliği
  Malzeme, dış bilezik	Rulman çeliği
  Sızdırmazlık	Şu olmadan



  Boyutlar

  d	40 mm	Delik çapı
  D	62 mm	Dış çap
  B	28 mm	Genişlik
  C	22 mm	Genişlik, dış bilezik
  α	7 °	Eğim açısı
  dk	53 mm	İç bileziğin yuvarlanma yolu çapı
  b	3.8 mm	Dış bilezikte dairesel yağlama oluğunun genişliği
  b1	4 mm	İç bilezikte dairesel yağlama oluğunun genişliği
  M	2.5 mm	Yağlama deliğinin çapı (dış bilezik)
  r1	min.0.6 mm	Deliğin yiv ölçüsü
  r2	min.1 mm	Dış bileziğin yiv ölçüsü



  Dayanak ölçüleri

  da	min.43.6 mm	Mil dayanağının çapı
  da	max.45 mm	Mil dayanağının çapı
  Da	min.50.3 mm	Yatak dayanağının çapı
  Da	max.57.8 mm	Yatak dayanağının çapı
  ra	max.0.6 mm	Milin kenar yarıçapı
  rb	max.1 mm	Yatağın kenar yarıçapı

  Hesaplama verileri

  Temel dinamik yük oranı	C	100 kN
  Temel statik yük oranı	C0	500 kN
  Özgül dinamik yük faktörü	K	100 N/mm²
  Özgül statik yük faktörü	K0	500 N/mm²
  Malzeme sabit katsayısı	KM	330

  Kütle

  Düz rulmanın kütlesi

  0.32 kg
