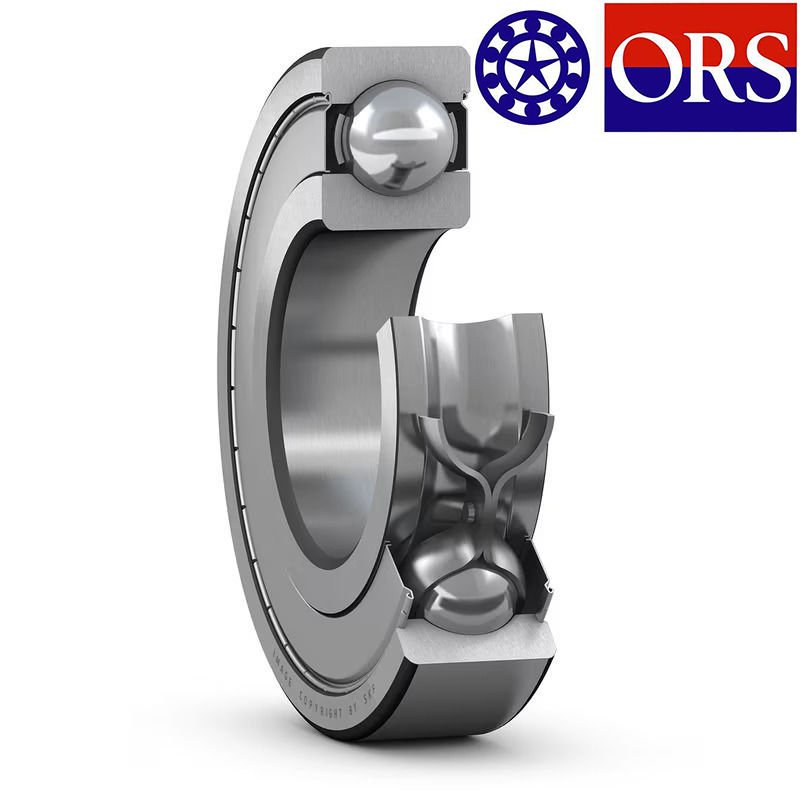

6009 ZZ ORS 45x75x16 Rulman

Keçeli veya kalkanlı tek sıralı sabit bilyalı rulmanlar özellikle çok yönlüdür, düşük sürtünmeye sahiptir ve yüksek dönme hızları sağlayan düşük gürültü ve düşük titreşim için optimize edilmiştir. Her iki yönde de radyal ve eksenel yükleri barındırırlar, montajları kolaydır ve diğer birçok rulman tipinden daha az bakım gerektirirler. Entegre sızdırmazlık yağlayıcıyı rulmanlarda ve kirleticileri dışarıda tuttuğundan, rulman hizmet ömrünü önemli ölçüde uzatabilir.

• Entegre sızdırmazlık, rulman hizmet ömrünü uzatır
• Basit, çok yönlü ve sağlam tasarım
• Düşük sürtünme ve yüksek hız kapasitesi
• Her iki yönde radyal ve eksenel yüklere uyum sağlar
• Az bakım gerektirir

  Boyutlar

  Delik çapı	45 mm
  Dış çap	75 mm
  Genişlik	16 mm

  Performans

  Temel dinamik yük oranı	22.1 kN
  Temel statik yük oranı	14.6 kN
  Referans hız	20 000 r/min
  Sınırlama hızı	10 000 r/min
  SKF performans sınıfı	SKF Explorer

  Özellikler



  Boyutlar

  Doldurma yuvaları	Şu olmadan
  Sıra sayısı	1
  Tespit özelliği, rulman dış bileziği	Yok
  Delik tipi	Silindirik
  Kafes	Metal levha
  Eşleştirilmiş düzenleme	Hayır
  Radyal iç boşluk	CN
  Tolerans sınıfı	Sınıf P6 (P6)
  Malzeme, rulman	Rulman çeliği
  Kaplama	Şu olmadan
  Sızdırmazlık	Her iki tarafta kapak
  Keçe tipi	Temassız
  Yağlama maddesi	Gres
  Yeniden yağlama özelliği	Şu olmadan

  d	45 mm	Delik çapı
  D	75 mm	Dış çap
  B	16 mm	Genişlik
  d1	≈54.75 mm	Omuz çapı
  D2	≈67.8 mm	Girinti çapı
  r1,2	min.1 mm	Yiv ölçüsü



  Dayanak ölçüleri

  da	min.50.8 mm	Mil dayanağının çapı
  da	max.54.7 mm	Mil dayanağının çapı
  Da	max.69.2 mm	Yatak dayanağının çapı
  ra	max.1 mm	Milin veya yatak köşesinin yarıçapı

  Hesaplama verileri

  Temel dinamik yük oranı	C	22.1 kN
  Temel statik yük oranı	C0	14.6 kN
  Yorulma yük sınırı	Pu	0.64 kN
  Referans hız		20 000 r/min
  Sınırlama hızı		10 000 r/min
  Minimum yük faktörü	kr	0.025
  Hesaplama faktörü	f0	14.9

  Kütle

  Rulman kütlesi

  0.25 kg

  Tolerans sınıfı

  Ölçüsel toleranslar	P6
  Radyal kaçıklık	P6
