33216 SKF 80x140x46 Rulman
(0) Yorum - 0 Puan
2.855,83 TL
33216 SKF 80x140x46 Rulman
33216

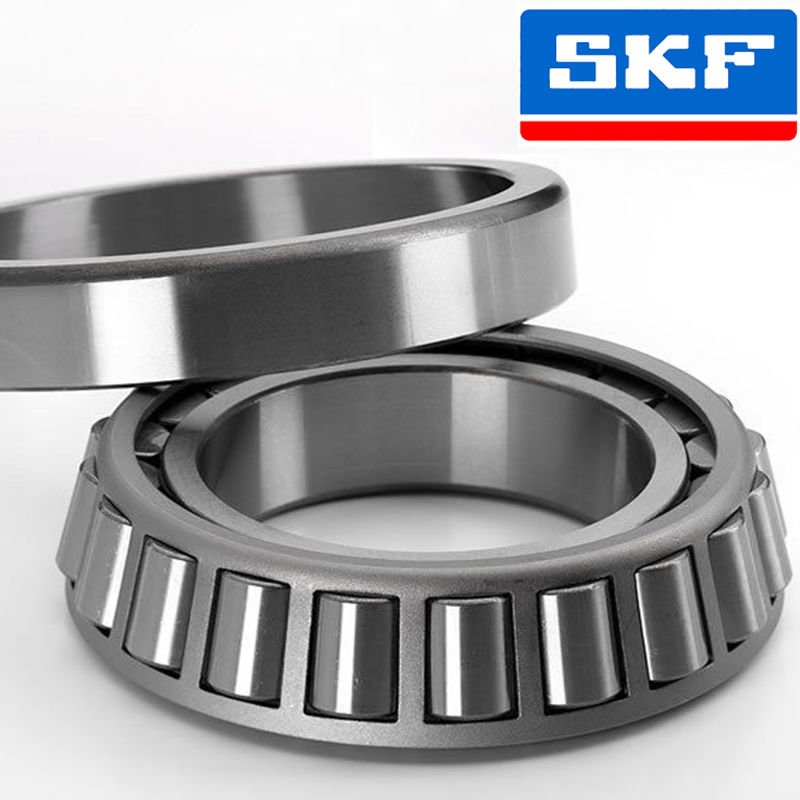

Tek sıralı konik makaralı rulmanlar, birleşik radyal ve eksenel yükleri karşılamak ve çalışma sırasında düşük sürtünme sağlamak için tasarlanmıştır. Makaralı ve kafesli iç bilezik, dış bilezikten ayrı olarak monte edilebilir. Bu ayrılabilir ve değiştirilebilir bileşenler, montaj, sökme ve bakım işlerini kolaylaştırır. Bir tek sıralı konik makaralı rulmanı diğerine monte ederek ve bir ön yük uygulayarak sağlam bir rulman uygulaması elde edilebilir.
33216 80x140x46 Rulman
33216 80x140x46 Rulman
33216 80x140x46 Rulman
33216 80x140x46 Rulman
33216 80x140x46 Rulman
33216 80x140x46 Rulman
33216
Tek sıralı konik makaralı rulman
- Yüksek radyal ve eksenel yük taşıma kapasitesi
- Tek yönde eksenel yükleri barındırır
- Düşük sürtünme ve uzun hizmet ömrü
- Ayrılabilir ve değiştirilebilir bileşenler
Boyutlar
| Delik çapı | 80 mm |
| Dış çap | 140 mm |
| Genişlik, toplam | 46 mm |
| Genişlik, iç bilezik | 46 mm |
| Genişlik, dış bilezik | 35 mm |
| Temas açısı | 15.833 ° |
Performans
| Temel dinamik yük oranı | 308 kN |
| Temel statik yük oranı | 375 kN |
| Referans hız | 3 400 r/min |
| Sınırlama hızı | 4 500 r/min |
| SKF performans sınıfı | SKF Explorer |
Özellikler
| Rulman parçası | Komple rulman |
| Sıra sayısı | 1 |
| Tespit özelliği, rulman dış bileziği | Yok |
| Delik tipi | Silindirik |
| Kafes | Metal levha |
| Temas açısının düzenlenmesi (çift sıralı rulman) | Geçerli değil |
| Eşleştirilmiş düzenleme | Hayır |
| Kaplama | Şu olmadan |
| Sızdırmazlık | Şu olmadan |
| Yağlama maddesi | Yok |
| Yeniden yağlama özelliği | Şu olmadan |
Lojistik
| Ürün net ağırlığı | 2.9 kg |
| eClass kodu | 23-05-09-10 |
| UNSPSC kodu | 31171516 |
| SKF performans sınıfı |
SKF Explorer
|
| Ölçü serisi |
3EE
|
Boyutlar
| d |
80 mm
|
Delik çapı |
|---|---|---|
| D |
140 mm
|
Dış çap |
| T |
46 mm
|
Toplam genişlik |
| d1 |
≈110.55 mm
|
İç bileziğin omuz çapı |
| B |
46 mm
|
İç bilezik genişliği |
| C |
35 mm
|
Dış bilezik genişliği |
| r1,2 |
min.2.5 mm
|
İç bileziğin pah ölçüsü |
| r3,4 |
min.2 mm
|
Dış bileziğin pah boyutu |
| a |
34.7 mm
|
Yan yüzün basınç noktasına olan mesafesi |
Dayanak ölçüleri
| da |
max.90 mm
|
Mil dayanağının çapı |
|---|---|---|
| db |
min.92 mm
|
Mil dayanağının çapı |
| Da |
min.119 mm
|
Yatak dayanağının çapı |
| Da |
max.130 mm
|
Yatak dayanağının çapı |
| Db |
min.135 mm
|
Yatak dayanağının çapı |
| Ca |
min.7 mm
|
Geniş yan yüzdeki yuvada gereken minimum alan genişliği |
| Cb |
min.11 mm
|
Küçük yan yüzdeki yuvada gereken minimum alan genişliği |
| ra |
max.2.5 mm
|
Mil köşesinin yarıçapı |
| rb |
max.2 mm
|
Yatak köşesinin yarıçapı |
Hesaplama verileri
| Temel dinamik yük oranı | C |
308 kN
|
|---|---|---|
| Temel statik yük oranı | C0 |
375 kN
|
| Yorulma yük sınırı | Pu |
41.5 kN
|
| Referans hız |
3 400 r/min
|
|
| Sınırlama hızı |
4 500 r/min
|
|
| Sınırlama değeri | e |
0.43
|
| Hesaplama faktörü | Y |
1.4
|
| Hesaplama faktörü | Y0 |
0.8
|
Kütle
| Kütle |
2.91 kg
|
