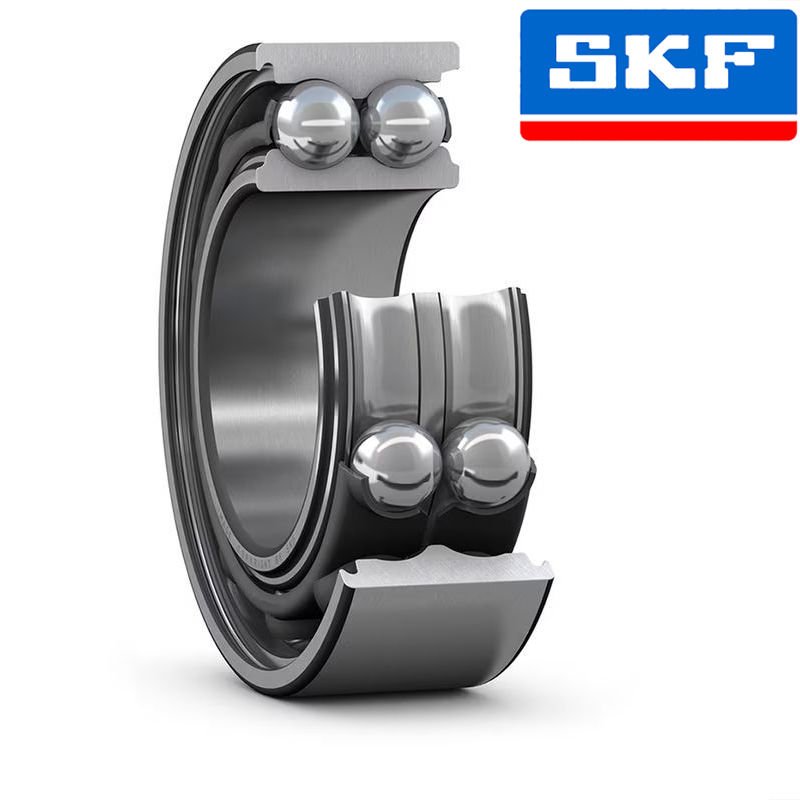

3314 A/C3 SKF (5314) 70x150x63.5 Rulman
Çift sıralı eğik bilyalı rulmanlar, tasarım ve kullanımlarında, daha az eksenel alan gerektirirken, sırt sırta düzende bir çift tek sıralı eğik bilyalı rulmana karşılık gelir. Yüksek hızlarda çalışabilirler ve her iki yönde de büyük eksenel kuvvetleri desteklemek için sabit bilyalı rulmanlardan daha uygundurlar.

• Yüksek hız kapasitesi
• Nispeten yüksek radyal yükler, her iki yönde yüksek eksenel yükler ve eğilme momentleri barındırır
• Sert bir yatak düzeninin gerekli olduğu durumlar için uygundur
• Eşdeğer tek sıralı eğik bilyalı rulman çiftinden daha az eksenel alan gerektirir

  Boyutlar

  Delik çapı	70 mm
  Dış çap	150 mm
  Genişlik	63.5 mm
  Temas açısı	30 °

  Performans

  Temel dinamik yük oranı	163 kN
  Temel statik yük oranı	125 kN
  Referans hız	5 000 r/min
  Sınırlama hızı	4 300 r/min
  SKF performans sınıfı	SKF Explorer

  Özellikler

  Temas tipi	Normal temas (iki noktadan temas)
  Sıra sayısı	2
  Tespit özelliği, rulman dış bileziği	Yok
  Bilezik tipi	Tek parçalı iç ve dış bilezikler
  Kafes	Metal levha
  Temas açısının düzenlenmesi (çift sıralı rulman)	Sırt sırta (O)
  Eşleştirilmiş düzenleme	Hayır
  Üniversal eşleşmeli rulman	Hayır
  Eksenel iç boşluk	C3
  Malzeme, rulman	Rulman çeliği
  Kaplama	Şu olmadan
  Sızdırmazlık	Şu olmadan
  Yağlama maddesi	Yok
  Yeniden yağlama özelliği	Şu olmadan

  Lojistik

  Ürün net ağırlığı	4.47 kg
  eClass kodu	23-05-08-03
  UNSPSC kodu	31171531



  Boyutlar

  d	70 mm	Delik çapı
  D	150 mm	Dış çap
  B	63.5 mm	Genişlik
  d1	≈96.5 mm	İç bileziğin omuz çapı
  D1	≈131 mm	Dış bileziğin omuz çapı
  r1,2	min.2.1 mm	İç bileziğin yiv ölçüsü
  a	89 mm	Basınç noktası (noktaları) mesafesi



  Dayanak ölçüleri

  da	min.82 mm	Mil dayanağının çapı
  Da	max.138 mm	Yatak dayanağının çapı
  ra	max.2 mm	Kenar yarıçapı

  Hesaplama verileri

  SKF performans sınıfı		SKF Explorer
  Temel dinamik yük oranı	C	163 kN
  Temel statik yük oranı	C0	125 kN
  Yorulma yük sınırı	Pu	5 kN
  Referans hız		5 000 r/min
  Sınırlama hızı		4 300 r/min
  Hesaplama faktörü	kr	0.07
  Sınırlama değeri	e	0.8
  Hesaplama faktörü	X	0.63
  Hesaplama faktörü	Y0	0.66
  Hesaplama faktörü	Y1	0.78
  Hesaplama faktörü	Y2	1.24

  Kütle

  Rulman kütlesi

  5.05 kg
